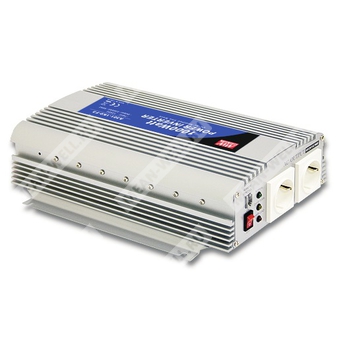

A301-1K0-F3 - DC-AC инвертор мощностью 1000 Вт для преобразования 12 В постоянного напряжения в 230 В переменного напряжения.
Расшифровка партномера
- A301 — серия инверторов DC-AC (A301/302-1K0 series).
- 1K0 — номинальная выходная мощность 1000 Вт.
- F3 — исполнение по выходному напряжению и частоте: 230 В AC, 50 Гц; тип розеток TYPE-3 (Европа), 2 шт.
Назначение и общие сведения
A301-1K0-F3 — инвертор постоянного напряжения в переменное (DC-AC) с модифицированной синусоидой на выходе, предназначенный для питания бытовых приборов, электроинструмента, офисного и переносного оборудования, а также оборудования транспортных средств.
Выход (AC)
| Выходное напряжение |
230 В |
| Номинальная мощность |
1000 Вт |
| Пиковая мощность |
1200 Вт < 30 мин. |
| Импульсная (surge) мощность |
2400 Вт |
| Форма выходного напряжения |
модифицированная синусоида |
| Частота |
50 Гц ±1% |
| Стабилизация выходного напряжения |
±10% |
| Стандартные выходные розетки |
TYPE-3, 2 шт. |
| Индикация |
зелёный — питание включено; жёлтый — перегрев; красный — авария |
Вход (DC)
| Номинальное входное напряжение |
12 В |
| Диапазон входного напряжения |
10 ~ 15 В DC |
| Ток холостого хода |
0,4 А |
| КПД (тип.) |
82% |
| Ток по входу DC |
110 А |
| Подключение DC |
кабель 1000 мм, кольцевой наконечник (R type terminal) |
| Предохранители |
30 А × 5 |
Защиты и пороги срабатывания
| Сигнализация разряда АКБ |
10 ± 0,5 В |
| Отключение при разряде АКБ |
9,5 ± 0,5 В |
| Перегрузка |
>1200 Вт: отключение выходного напряжения; восстановление после повторного включения питания |
| Перенапряжение по входу |
15 ~ 16 В |
| Перегрев |
60 ± 5 °C (140 ± 9 °F) |
| Короткое замыкание по выходу |
отключение |
| Переполюсовка АКБ |
защита срабатывает за счёт разрыва предохранителя |
Окружающая среда
| Рабочая температура |
0 ~ 30 °C при 100% нагрузке; 40 °C при 70% нагрузке |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура/влажность хранения |
-30 ~ +70 °C (-22 ~ +158 °F), 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
Электробезопасность и ЭМС
| Сопротивление изоляции вход-выход |
100 МОм / 500 VDC / 25 °C / 70% RH |
| ЭМС, излучаемые помехи |
соответствие BS EN/EN55014-1, EAC TP TC 020 |
| ЭМС, устойчивость |
соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| Требования LVD |
соответствие BS EN/EN62368-1 |
| Стандарты безопасности |
EAC TP TC 004 approved |
Механические данные и охлаждение
| Габаритные размеры (Д×Ш×В) |
310 × 210 × 85 мм |
| Охлаждение |
вентилятор: включение при >40 °C (NTC); направление потока указано на схеме (AIR FLOW) |
| Опция дистанционного управления |
ON/OFF remote control, Order No.: RC-1700 |
Примечания
- Диапазон входного напряжения: -15% ~ +25%.
- Регулирование выходного напряжения: ±10%.
- Охлаждение: управление включением/выключением вентилятора (fan ON-OFF control).
- Наличие защит: сигнализация/отключение при низком напряжении АКБ; перенапряжение; перегрев; короткое замыкание по выходу; переполюсовка входа; перегрузка.
- MTBF: 98 тыс. часов минимум, MIL-HDBK-217F (25 °C).
