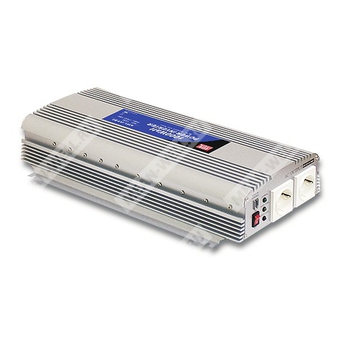

A301-1K7-F3 - DC-AC инвертор для преобразования 12 В постоянного напряжения в 230 В переменного напряжения 50 Гц.
Идентификация и расшифровка партномера
Партномер: A301-1K7-F3
- A301 — серия/исполнение инвертора A301/302-1K7.
- 1K7 — класс мощности серии: пиковая мощность 1700 Вт (30 мин), номинальная мощность 1500 Вт.
- F3 — исполнение по выходу: 230 В AC, 50 Гц, тип розеток TYPE-3 (Европа), количество розеток 2 шт.
Назначение и область применения
Инвертор предназначен для питания переменных нагрузок от источника постоянного напряжения (аккумулятор/бортсеть). Области применения: бытовая техника, электроинструмент, офисное и переносное оборудование, транспортные системы и т.п.
Выход (AC)
| Переменное выходное напряжение |
230 В |
| Номинальная мощность |
1500 Вт |
| Пиковая мощность |
1700 Вт, 30 мин |
| Импульсная мощность |
3000 Вт |
| Форма выходного напряжения |
Модифицированная синусоида |
| Частота |
50 Гц ±1% |
| Стабилизация выходного напряжения |
±10% |
| Стандартные розетки |
TYPE-3 (Европа), 2 шт |
| Световая индикация |
Зелёный — питание включено; красный — статус аварии/неисправности |
Вход (DC)
| Входное напряжение (номинал) |
12 В DC |
| Диапазон входного напряжения |
10…15 В DC |
| Входной ток (DC) |
170 А |
| Потребление без нагрузки |
0,6 А |
| КПД (тип.) |
82% |
| Подключение DC |
R-тип клеммы, кабель 1000 мм |
| Предохранитель |
30 А × 10 |
Защиты и пороги срабатывания
| Сигнализация низкого напряжения батареи |
10 ±0,5 В |
| Отключение по низкому напряжению батареи |
9,5 ±0,5 В |
| Перегрузка |
>1700 Вт — отключение; восстановление после перезапуска |
| Перенапряжение входа |
15…16 В |
| Перегрев |
60 ±5 °C (140 ±9 °F) |
| Короткое замыкание на выходе |
Отключение |
| Переполюсовка батареи |
Защита срабатывает разрывом предохранителя |
Условия эксплуатации и охлаждение
| Рабочая температура |
0…30 °C при 100% нагрузке; до 40 °C при 70% нагрузке |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура/влажность хранения |
-30…+70 °C (-22…+158 °F), 10…95% RH |
| Температурный коэффициент |
±0,05%/°C (0…50 °C) |
| Охлаждение |
Вентилятор включается при >40 °C (NTC) |
Безопасность и ЭМС
| Стандарты безопасности |
EAC TP TC 004 approved; соответствие BS EN/EN62368-1 (LVD) |
| ЭМИ (излучение) |
Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| Помехоустойчивость (EMS) |
Соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| Сопротивление изоляции вход-выход |
100 МОм / 500 VDC / 25 °C / 70% RH |
| MTBF |
86852 тыс. часов (min.), MIL-HDBK-217F (25 °C) |
Механические параметры
| Габариты (Д×Ш×В) |
455×210×85 мм |
| Длина DC кабеля |
1000 мм |
| Опционально |
Удалённое включение/выключение (заказной № RC-1700) |
Примечания
- Диапазон входного напряжения: -15%…+25%.
- Стабилизация выходного напряжения: ±10%.
- Перечень защит: сигнализация/отключение по низкому напряжению батареи, перенапряжение, перегрев, короткое замыкание на выходе, переполюсовка входа, перегрузка.
- Форма выходного напряжения: модифицированная синусоида.
- Управление вентилятором охлаждения: включение/выключение.
- Опциональное дистанционное управление ВКЛ/ВЫКЛ: RC-1700.
- Одобрения/маркировки: E13 / EAC / CE / UKCA.
