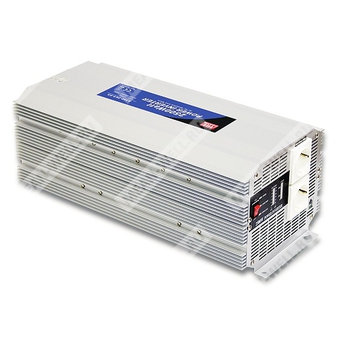

A301-2K5-F3 - DC-AC инвертор 2500 Вт для преобразования 12 VDC в 230 VAC 50 Гц с модифицированной синусоидой.
Расшифровка партномера
- A301 — серия инверторов DC-AC A301/302-2K5.
- 2K5 — номинальная выходная мощность 2500 W.
- F3 — исполнение на 230 VAC, 50 Hz, тип выходных розеток TYPE-3 (Европа), 2 шт.
Выход (AC)
| Номинальное выходное напряжение |
230 V |
| Номинальная мощность |
2500 W |
| Пиковая (пусковая) мощность |
5000 W |
| Форма выходного напряжения |
Модифицированная синусоида |
| Частота |
50 Hz ±1% |
| Стабилизация выходного напряжения |
±10% |
| Стандартные розетки |
TYPE-3, 2 шт. |
Вход (DC)
| Номинальное входное напряжение |
12 VDC |
| Диапазон входного напряжения |
10 ~ 15 VDC |
| Ток по входу (DC) |
250 A |
| Потребление на холостом ходу |
0.9 A |
| КПД (тип.) |
82% |
| Исполнение DC-подключения |
Не указано |
| Предохранители |
30 A × 12 |
Защиты и пороги срабатывания
| Сигнализация низкого напряжения АКБ |
10 ±0.5 V |
| Отключение по низкому напряжению АКБ |
9.5 ±0.5 V |
| Защита по перегрузке |
>2700 W — отключение выходного напряжения, восстановление после повторного включения питания |
| Защита по перенапряжению (вход) |
15 ~ 17 V |
| Защита от перегрева |
60 ±5 ℃ / 140 ±9 F |
| Короткое замыкание на выходе |
Отключение |
| Переполюсовка АКБ |
Отключение за счёт перегорания предохранителя |
Индикация и органы управления
| Светодиодная индикация |
Зелёный — питание; жёлтый — перегрев; красный — перегрузка; вольт/амперметр АКБ |
| Управление |
Переключатель Power ON-OFF |
| Дистанционное включение/выключение |
Опция, номер заказа: RC-2500 |
Условия эксплуатации и окружающая среда
| Рабочая температура |
0 ~ +25 ℃ при 100% нагрузке |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура/влажность хранения |
-30 ~ +70 ℃ / -22 ~ +158 F, 10 ~ 95% RH |
| Температурный коэффициент |
±0.05%/℃ (0 ~ 50 ℃) |
| Охлаждение |
>40 ℃ (NTC) — включение вентилятора |
Безопасность, ЭМС и надёжность
| Стандарты безопасности |
EAC TP TC 004 approved |
| Электрическая прочность/изоляция |
Сопротивление изоляции вход-выход: 100 MΩ / 500 VDC / 25 ℃ / 70% RH |
| ЭМС (излучение) |
Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| ЭМС (устойчивость) |
Соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| LVD |
Соответствие BS EN/EN62368-1 |
| MTBF |
37Khrs min., MIL-HDBK-217F (25 ℃) |
Механические данные
| Габариты (Д×Ш×В) |
430 × 210 × 159 mm |
| Масса (упаковка) |
8.7 kg; 2 pcs / 19 kg / carton |
| Силовые клеммы |
2 × M8 |
Применение
Бытовые приборы, электроинструмент, офисное и переносное оборудование, автомобильные применения и т.п.
Примечания
- Код поиска GTIN: https://www.meanwell.com/serviceGTIN.aspx
- Опциональный модуль дистанционного управления ON/OFF: номер заказа RC-2500.
