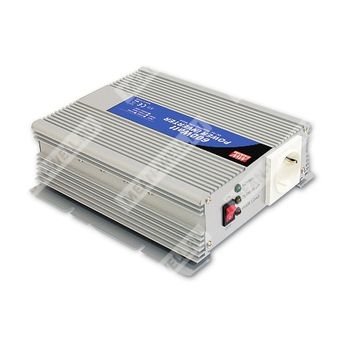

A301-600-F3 - DC-AC инвертор 600 Вт (преобразователь 12 В DC в 230 В AC) с модифицированной синусоидой.
Расшифровка партномера
- A301 — серия инверторов (исполнение для 12 В DC входа).
- 600 — номинальная выходная мощность 600 Вт.
- F3 — исполнение с выходными розетками типа 3 (Европа) и входным напряжением 230 В AC (по строке AC VOLTAGE для A301-600-F3).
Назначение и общие сведения
A301-600-F3 — инвертор постоянного тока в переменный для питания бытовой техники, электроинструмента, офисного и переносного оборудования, а также автомобильных нагрузок. Формирует выходное напряжение переменного тока с модифицированной синусоидой, имеет микропроцессорное управление и систему защит.
Выход (AC)
| Номинальное выходное напряжение |
230 В AC |
| Номинальная мощность |
600 Вт |
| Пиковая (импульсная) мощность |
1200 Вт |
| Форма выходного напряжения |
Модифицированная синусоида |
| Частота |
50 Гц ±1% |
| Стабилизация выходного напряжения |
±10% |
| Стандартные выходные розетки |
Тип 3 (Европа) — 1 шт. |
Вход (DC)
| Номинальное входное напряжение |
12 В DC |
| Диапазон входного напряжения |
10 ~ 15 В DC |
| Потребление тока холостого хода |
0,6 А |
| КПД (тип.) |
82% |
| Разъём/подключение DC |
Провод с аккумуляторными зажимами 900 мм — 1 шт. |
DC ток и предохранитель
| Постоянный ток (DC) |
60 А |
| Предохранитель |
25 А × 3 шт. |
Индикация
| Светодиодная индикация |
Зелёный — питание включено; красный — аварийный статус |
Защиты
| Предупреждение о низком напряжении АКБ |
10 ±0,5 В |
| Отключение при низком напряжении АКБ |
9,5 ±0,5 В |
| Перегрузка |
>750 Вт: отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перенапряжения |
15 ~ 17 В |
| Защита от перегрева |
60 ±5 °C / 140 ±9 °F |
| Короткое замыкание на выходе |
Отключение |
| Переполюсовка АКБ |
Защита посредством перегорания предохранителя |
Условия эксплуатации и хранение
| Рабочая температура |
0 ~ +30 °C при 100% нагрузке; 40 °C при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-30 ~ +70 °C / -22 ~ +158 °F, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
Охлаждение, конструктив и надёжность
| Охлаждение |
Вентилятор; включение вентилятора при нагрузке >50% |
| Габаритные размеры (Д×Ш×В) |
210 × 173 × 65 мм |
| MTBF |
100 тыс. часов (MIL-HDBK-217F, 25 °C) |
Безопасность и ЭМС
| Стандарты безопасности |
EAC TP TC 004 approved |
| Электрическая прочность изоляции |
Вход–выход: не менее 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМИ (излучение) |
Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| LVD |
Соответствие BS EN/EN62368-1 |
Применения
Бытовая техника, электроинструмент, офисное и переносное оборудование, автомобильные применения и др.
Примечания
- Диапазон входного напряжения: -15% … +25%.
- Стабилизация выходного напряжения: ±10%.
- Охлаждение: управление включением/выключением вентилятора.
- Топология/управление: микропроцессор.
- Опциональные типы выходных розеток: Тип 1 (Япония), Тип 2 (США), Тип 3 (Европа), Тип 4 (универсальная), Тип 5 (Австралия), Тип 6 (Великобритания).
