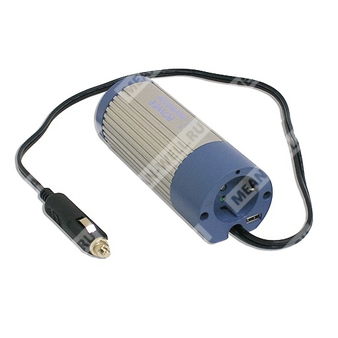

A302-100-F3 - DC-AC инвертор для преобразования 24 В постоянного напряжения бортовой сети в 230 В переменного напряжения.
Идентификация и назначение
Партномер: A302-100-F3
Серия: A301/302-100
Функционал: преобразование напряжения 24VDC в 230VAC для питания бытовых, офисных, портативных устройств и оборудования в транспортных средствах; наличие встроенного USB-выхода 5V.
Расшифровка партномера A302-100-F3
- A3 — семейство DC-AC инверторов серии A301/302.
- 02 — вариант исполнения на 24 В входного постоянного напряжения (в отличие от A301 на 12 В).
- 100 — номинальная выходная мощность 100 Вт.
- F3 — код модификации/комплектации заказа (в документе приведён как Order No.).
Ключевые особенности
- Встроенный USB интерфейс.
- Охлаждение естественной конвекцией (без вентилятора).
- Компактное цилиндрическое исполнение, размещение в подстаканнике автомобиля.
- Высокий КПД до 90% (тип.).
- Диапазон входного напряжения: −15% … +25% (по заявлению особенностей) и конкретно 21…30VDC (по таблице).
- Выходная форма напряжения: модифицированная синусоида.
- Топология/управление: микропроцессор.
- Сертификации/маркировки: E13 / EAC / CE / UKCA.
Выход (AC)
| Номинальное выходное напряжение | 230VAC |
| Номинальная мощность | 100W |
| Пусковая (импульсная) мощность | 200W |
| Форма выходного напряжения | Модифицированная синусоида |
| Частота | 50Hz ±1% |
| Стабилизация выходного напряжения | ±10% |
| Стандартная розетка | Европейская, 1 шт. |
| Индикация | Двухцветный индикатор состояния «питание/неисправность» |
Выход (USB)
| USB питание | 5VDC / 300mA (макс.) |
Вход (DC)
| Входное напряжение (номинал) | 24VDC |
| Диапазон входного напряжения | 21 ~ 30VDC |
| Потребление без нагрузки | 0.2A |
| КПД (тип.) | 90% |
| Разъём/подключение DC | Кабель с штекером прикуривателя, 1 шт., длина 650±50 мм |
| Ток DC (по таблице) | 10A |
| Предохранитель | 10A, 1 шт. |
Защиты и пороги срабатывания
| Отключение при разряде АКБ (нижний порог) | 19.5V ±1V |
| Защита от перенапряжения (вход) | 30 ~ 32V |
| Защита от перегрева | 60±5℃ (температура корпуса), отключение |
| Короткое замыкание на выходе | Отключение (Shut-off) |
| Обратная полярность на входе | За счёт разрыва предохранителя (By fuse open) |
Условия эксплуатации и хранения
| Рабочая температура | 0 ~ +30℃ при 100% нагрузке; 40℃ при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура/влажность хранения | -30 ~ +70℃; 10 ~ 95% RH |
| Температурный коэффициент | ±0.05% / ℃ (0 ~ 50℃) |
| Охлаждение | Естественная конвекция воздуха |
Безопасность и электромагнитная совместимость
| Сопротивление изоляции | Вход-выход: 100MΩ мин. / 500VDC / 25℃ / 70% RH |
| Стандарты безопасности | EAC TP TC 004 approved |
| ЭМС, излучение | Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| LVD | Соответствие BS EN/EN62368-1 |
Механические параметры
| Габариты | Ø65 × 170 мм (диаметр × длина) |
| Длина кабеля | 650±50 мм |
| Масса (упаковочные данные) | 0.55 кг |
Применение
Бытовая техника, офисное и портативное оборудование, автомобильные применения и прочее.
Примечания
- Номинальное выходное переменное напряжение измеряется при входном напряжении 25VDC.
