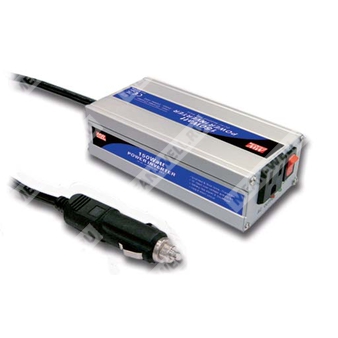

A302-150-B2 - DC-AC инвертор для преобразования 24 В постоянного напряжения в 110 В переменного для питания нагрузок до 150 Вт.
Идентификация и назначение
Производитель/серия: MEAN WELL A301/302-150 series
Партномер: A302-150-B2
Тип изделия: DC-AC преобразователь (инвертор) с модифицированной синусоидой
Области применения: бытовые приборы, электроинструмент, офисное и портативное оборудование, автомобильные применения
Расшифровка партномера A302-150-B2
- A30x — серия DC-AC инверторов MEAN WELL (A301/302-150).
- A302 — вариант исполнения серии для входа 24 В DC (в таблице параметров для A302-150-B2 указан DC вход 24 В и соответствующие пороги защит).
- 150 — номинальная выходная мощность 150 Вт.
- B2 — модификация с выходом 110 В AC, 60 Гц и сетевой розеткой типа 2 (USA) (стандартная розетка: TYPE-2, 1 шт.).
Выход (AC)
| Номинальное выходное напряжение | 110 В |
| Номинальная мощность | 150 Вт |
| Пиковая (сурж) мощность | 300 Вт |
| Форма выходного напряжения | модифицированная синусоида |
| Частота | 60 Гц ±1% |
| Стабилизация выходного напряжения | ±10% |
| Стандартная розетка | Тип 2 (USA), 1 шт. |
Вход (DC)
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 21…30 В DC |
| КПД (тип.) | 82% |
| Ток холостого хода | 0,2 А |
| Ток по DC (указано в таблице) | 10 А |
| DC-разъём/подключение | кабель с штекером прикуривателя 700 мм, 1 шт. |
Защиты и индикация
| Индикация | зелёный светодиод «питание включено» |
| Сигнализация низкого напряжения АКБ | 20,5 В ±1 В |
| Отключение при низком напряжении АКБ | 19,5 В ±1 В |
| Защита от перенапряжения (вход) | 30…32 В |
| Защита от перегрева | 60 °C ±5 °C (140 °F ±9 °F) |
| Короткое замыкание по выходу | отключение; «Broken» (как указано в таблице) |
| Переполюсовка аккумулятора | за счёт разрыва предохранителя |
| Предохранитель | 10 А, 1 шт. |
Условия эксплуатации и окружающая среда
| Рабочая температура | 0…30 °C при 100% нагрузке; 40 °C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -30…+70 °C; 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Охлаждение | естественная конвекция воздуха |
Безопасность, ЭМС, надёжность
| Сопротивление изоляции вход-выход | не менее 100 МОм / 500 В DC / 25 °C / 70% RH |
| Иммунитет к помехам (EMS) | соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| Безопасность (LVD) | соответствие BS EN/EN62368-1 |
| Излучаемые помехи (EMI) | соответствие BS EN/EN55014-1, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
| MTBF | 200 000 ч мин. (MIL-HDBK-217F, 25 °C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 122×73×45 мм |
| Длина кабеля к прикуривателю | 700 мм |
| Масса (упаковочные данные) | 0,5 кг; 30 шт./17 кг/короб |
Опциональные типы выходных розеток (семейство)
- Тип 1 (Japan)
- Тип 2 (USA)
Примечания
- Размещать инвертор в условиях: хорошая вентиляция; отсутствие прямого солнечного света и источников тепла; недоступность для детей; вдали от воды/влаги/масла/смазок; вдали от любых легковоспламеняющихся веществ.
