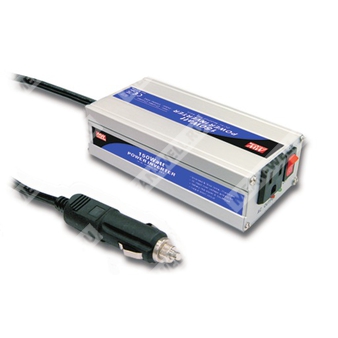

A302-150-F3 - DC-AC инвертор 24 В постоянного тока в 230 В переменного тока для питания нагрузок до 150 Вт.
Расшифровка партномера A302-150-F3
- A30x — серия DC-AC инверторов Mean Well A301/302-150 (модифицированная синусоида).
- 302 — исполнение на 24 В DC вход (диапазон 21…30 В DC).
- 150 — номинальная выходная мощность 150 Вт (с кратковременной перегрузочной способностью).
- F3 — исполнение с AC выходом 230 В / 50 Гц и стандартной розеткой Type-3 (Европа).
Назначение и общие сведения
A302-150-F3 — инвертор постоянного напряжения (бортовая сеть 24 В) в переменное 230 В с выходной формой напряжения «модифицированная синусоида».
Предназначен для питания бытовых приборов, электроинструмента, офисного и переносного оборудования, а также применений в транспортных средствах.
Выход (AC)
| Номинальное выходное напряжение | 230 В |
| Номинальная мощность | 150 Вт |
| Пиковая (surge) мощность | 300 Вт |
| Форма выходного напряжения | Модифицированная синусоида |
| Частота | 50 Гц ±1% |
| Стабилизация (регулирование) выходного напряжения | ±10% |
| Стандартная выходная розетка | Type-3, 1 шт. |
Вход (DC)
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 21…30 В DC |
| КПД (тип.) | 82% |
| Ток по DC входу | 10 А |
| Потребление холостого хода | 0,2 А |
| DC разъём/подключение | Провод с штекером прикуривателя, 700 мм |
Индикация
| Световая индикация | Двухцветная: состояние «включено / авария» |
Защиты
| Предохранитель | 10 A, 1 шт. |
| Сигнализация низкого напряжения АКБ | 20,5 В ±1 В |
| Отключение при низком напряжении АКБ | 19,5 В ±1 В |
| Защита от перенапряжения по входу | 30…32 В |
| Защита от перегрева | 60 °C ±5 °C (140 °F ±9 °F), отключение |
| Защита от короткого замыкания на выходе | Отключение |
| Защита от переполюсовки батареи | Размыканием предохранителя |
Условия эксплуатации и хранение
| Рабочая температура | 0…+30 °C при 100% нагрузке; 40 °C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -30…+70 °C (-22…+158 °F), 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | EAC TP TC 004 approved; соответствие BS EN/EN62368-1 |
| Устойчивость к ЭМС | соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| ЭМИ излучение | соответствие BS EN/EN55014-1, EAC TP TC 020 |
| Сопротивление изоляции вход-выход | 100 МОм мин. / 500 VDC / 25 °C / 70% RH |
Надёжность
| MTBF | 200 000 часов мин., MIL-HDBK-217F (25 °C) |
Механические параметры
| Габариты (Д×Ш×В) | 165×94×69 мм |
| Охлаждение | Естественная конвекция воздуха |
| Масса (упаковка) | 0,8 кг; 20 шт./15 кг/короб |
Дополнительные сведения
| Опциональные типы выходных розеток AC | Type-4 (универсальная), Type-5 (Австралия), Type-6 (Великобритания) |
| Топология | Микропроцессор |
Примечания
- Инвертор следует размещать в среде: хорошо вентилируемой; без прямого солнечного света и источников тепла; вне доступа детей; вдали от воды/влаги, масла или смазки; вдали от любых легковоспламеняющихся веществ.
