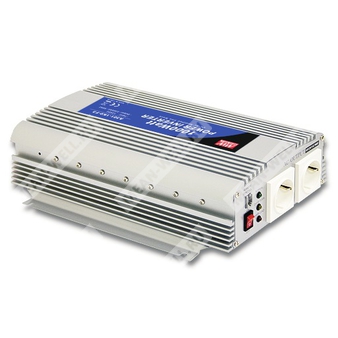

A302-1K0-F3 - DC-AC инвертор 24 В DC в 230 В AC 50 Гц мощностью 1000 Вт для питания переменных нагрузок от аккумуляторной шины.
Расшифровка партномера A302-1K0-F3
- A30 — серия инверторов DC-AC (A301/302-1K0 series), номинал 1000 Вт, модифицированная синусоида.
- 2 — исполнение с входом 24 В DC (в таблице для A302 указаны параметры 24 В).
- 1K0 — номинальная мощность 1000 Вт.
- F3 — выход 230 В AC, 50 Гц, розетки типа TYPE-3 (Европа), количество 2 шт.
Назначение и область применения
Инвертор предназначен для преобразования постоянного напряжения аккумуляторной шины 24 В в переменное напряжение 230 В/50 Гц для питания бытовых приборов, электроинструмента, офисного и переносного оборудования, а также автомобильных потребителей.
Выход (AC)
| Выходное напряжение | 230 В AC |
| Номинальная мощность | 1000 Вт |
| Пиковая мощность | 1200 Вт (менее 30 мин.) |
| Импульсная (пусковая) мощность | 2400 Вт |
| Форма выходного напряжения | модифицированная синусоида |
| Частота | 50 Гц ±1% |
| Стабилизация выходного напряжения | ±10% |
| Стандартные розетки | TYPE-3 (Европа) × 2 |
Вход (DC)
| Входное напряжение (номинальное) | 24 В DC |
| Диапазон входного напряжения | 21…30 В DC |
| КПД (тип.) | 85% |
| Ток потребления без нагрузки | 0,2 А |
| Разъём/подключение DC | R-образные клеммы, длина проводов 1000 мм |
| Потребляемый ток DC (ном.) | 55 А |
| Предохранитель | 20 А × 5 |
Защиты и пороги срабатывания
| Сигнализация разряда аккумулятора | 21 ±0,8 В |
| Отключение по низкому напряжению батареи | 20 ±0,8 В |
| Отключение по перегрузке | >1200 Вт — отключение выходного напряжения; восстановление после повторного включения питания |
| Защита от перенапряжения (вход) | 29…31 В |
| Защита от перегрева | 60 ±5 °C (140 ±9 °F) |
| Короткое замыкание на выходе | отключение |
| Переполюсовка батареи | отключение путём размыкания предохранителя |
Индикация и управление
| Индикация | зелёный — питание включено; жёлтый — перегрев (O.T.P.); красный — аварийный статус |
| Органы управления | переключатель питания ON/OFF |
| Дистанционное включение/выключение | опция; номер заказа пульта RC-1700 |
| Управление вентилятором | вкл/выкл; при температуре >40 °C (NTC) вентилятор включается |
Условия эксплуатации и надёжность
| Рабочая температура | 0…30 °C при 100% нагрузке; 40 °C при 70% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -30…+70 °C (-22…+158 °F), 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Сопротивление изоляции вход-выход | 100 МОм / 500 VDC / 25 °C / 70% RH |
| MTBF | не менее 98 тыс. часов (MIL-HDBK-217F, 25 °C) |
Безопасность и ЭМС
| Устойчивость к ЭМС (иммунитет) | BS EN/EN55014-2, IEC61000-4-2, IEC61000-4-3, EAC TP TC 020 |
| ЭМС (излучение) | BS EN/EN55014-1, EAC TP TC 020 |
| Требования безопасности (LVD) | BS EN/EN62368-1 |
| Стандарты безопасности | EAC TP TC 004 approved; E13 |
Механические данные
| Габариты (Д×Ш×В) | 310 × 210 × 85 мм |
| Масса | 3,3 кг |
| Упаковка | 4 шт./коробка; 17,5 кг/коробка |
Примечания
- Диапазон входного напряжения: -15%…+25%.
- Регулирование выходного напряжения: ±10%.
- Перегрузка: при мощности >1200 Вт выход отключается, восстановление — после повторного включения питания.
- Вентилятор: включение при температуре >40 °C (NTC).
- Варианты выходных розеток (опционально): TYPE-1 (Япония), TYPE-2 (США), TYPE-3 (Европа), TYPE-4 (универсальная), TYPE-5 (Австралия), TYPE-6 (Великобритания).
- Поиск GTIN: https://www.meanwell.com/serviceGTIN.aspx
