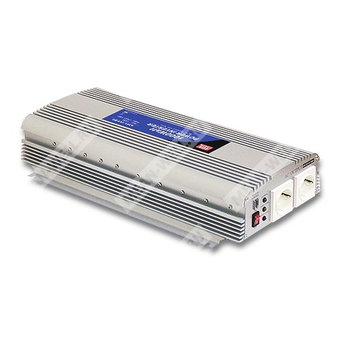

A302-1K7-F3 - DC-AC инвертор для преобразования 24 В постоянного тока в 230 В переменного тока 50 Гц.
Расшифровка партномера
- A302 — серия инверторов A301/302-1K7; исполнение с входом 24 В (в отличие от A301 с входом 12 В).
- 1K7 — номинальная выходная мощность порядка 1,5 кВт; пиковая мощность 1700 Вт (30 мин), импульсная (surge) 3000 Вт.
- F3 — выход 230 В, 50 Гц; стандарт розеток TYPE-3 (Европа), количество 2 шт.
Назначение и функциональные особенности
- Преобразование 24 В DC в 230 В AC с частотой 50 Гц для питания бытовых приборов, электроинструмента, офисного и переносного оборудования, а также оборудования в транспортных применениях.
- Форма выходного напряжения: модифицированная синусоида.
- Световая индикация: зелёный — питание включено; красный — аварийный статус.
- Опциональное дистанционное включение/выключение: RC-1700.
- Управление вентилятором охлаждения: включение при >40°C (NTC).
Выход (AC)
| Выходное напряжение | 230 В |
| Номинальная мощность | 1500 Вт |
| Пиковая мощность | 1700 Вт, 30 мин |
| Импульсная (surge) мощность | 3000 Вт |
| Форма выходного напряжения | Модифицированная синусоида |
| Частота | 50 Гц ±1% |
| Стабилизация напряжения | ±10% |
| Розетки | TYPE-3 (Европа) — 2 шт. |
Вход (DC)
| Входное напряжение | 24 В |
| Диапазон входного напряжения | 21…30 В DC |
| Ток по входу (DC) | 85 А |
| Потребление без нагрузки | 0,36 А |
| КПД (тип.) | 85% |
| Подключение по DC | Клеммы R-типа, длина кабеля 1000 мм |
| Номинал предохранителя | 20 А × 10 |
Защиты и пороговые уровни
| Сигнализация низкого напряжения АКБ | 21 ±0,8 В |
| Отключение при низком напряжении АКБ | 20 ±0,8 В |
| Перегрузка |
>1700 Вт: отключение выхода; восстановление после выключения/включения питания |
| Перенапряжение по входу | 29…31 В |
| Перегрев | 60 ±5°C (140 ±9°F) |
| Короткое замыкание на выходе | Отключение |
| Переполюсовка АКБ | Защита за счёт перегорания предохранителя (обрыв предохранителя) |
Окружающая среда
| Рабочая температура | 0…30°C при 100% нагрузке; 40°C при 70% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -30…+70°C (-22…+158°F), 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50°C) |
Безопасность и ЭМС
| Электрическая прочность изоляции (вход–выход) | 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия помех (EMI) | Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| Устойчивость к помехам (EMS) | BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| Требования безопасности (LVD) | BS EN/EN62368-1 |
| Стандарты безопасности | EAC TP TC 004 approved |
Надёжность, охлаждение, механика
| MTBF | 86852 тыс. часов мин., MIL-HDBK-217F (25°C) |
| Охлаждение | Вентилятор: включение при >40°C (NTC) |
| Габаритные размеры (Д×Ш×В) | 455×210×85 мм |
| DC-кабель | Длина 1000 мм |
Примечания
- Диапазон входного напряжения: -15%…+25%.
- Стабилизация выходного напряжения: ±10%.
- Выходная форма напряжения: модифицированная синусоида.
- Пиковая мощность: 1700 Вт в течение 30 минут.
- Опциональный пульт дистанционного управления включением/выключением: RC-1700.
