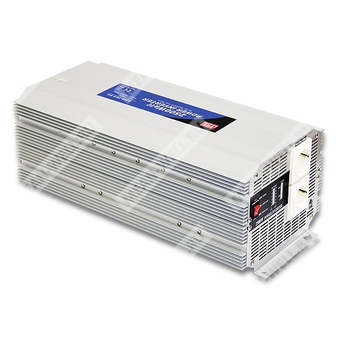

A302-2K5-F3 - DC-AC силовой инвертор 24 В постоянного тока в 230 В переменного тока 50 Гц мощностью 2500 Вт.
Расшифровка партномера A302-2K5-F3
- A30 — серия инверторов DC-AC (A301/302-2K5 series).
- 2 — исполнение для 24 В входного постоянного напряжения (A302 = 24 VDC класс; A301 = 12 VDC класс).
- 2K5 — номинальная выходная мощность 2500 Вт.
- F3 — выход 230 В, 50 Гц, тип выходных розеток TYPE-3 (Европа), количество 2 шт.
Назначение и функциональные особенности
- Преобразование 24 VDC в 230 VAC для питания бытовой техники, электроинструмента, офисного и переносного оборудования, а также автомобильных применений.
- Форма выходного напряжения: модифицированная синусоида.
- Управление: выключатель питания ON/OFF; опциональное дистанционное включение/выключение (RC-2500).
- Индикация: зелёный светодиод (питание), жёлтый (перегрев), красный (перегрузка), индикатор V/A батареи.
- Охлаждение: управление вентилятором ON/OFF; включение вентилятора при температуре >40°C (NTC).
Выход (AC)
| Выходное напряжение | 230 В |
| Номинальная мощность | 2500 Вт |
| Пиковая (пусковая) мощность | 5000 Вт |
| Форма напряжения | Модифицированная синусоида |
| Частота | 50 Гц ±1% |
| Стабилизация выходного напряжения | ±10% |
| Выходные розетки | TYPE-3 (Европа), 2 шт. |
Вход (DC)
| Входное напряжение | 24 В |
| Диапазон входного напряжения | 21…30 VDC |
| КПД (тип.) | 85% |
| Ток холостого хода | 0,6 А |
| Ток по входу DC | 130 А |
| Подключение по DC | 15 A × 12 |
Защиты и пороги срабатывания
| Сигнализация низкого напряжения батареи | 21 ±0,8 В |
| Отключение при низком напряжении батареи | 20 ±0,8 В |
| Перенапряжение (вход) | 30…32 В |
| Перегрузка | >2700 Вт: отключение по выходному напряжению, восстановление после повторного включения питания |
| Перегрев | 60 ±5°C (140 ±9°F) |
| Короткое замыкание на выходе | Отключение |
| Переполюсовка батареи | За счёт разрыва предохранителя |
Безопасность и ЭМС
| Стандарты безопасности | EAC TP TC 004 approved |
| Электробезопасность (LVD) | Соответствие BS EN/EN62368-1 |
| ЭМИ излучение | Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| Сопротивление изоляции вход-выход | 100 МОм / 500 VDC / 25°C / 70% RH |
| Одобрения (маркировки) | E13 / EAC / CE / UKCA |
Условия эксплуатации и надёжность
| Рабочая температура | 0…+25°C при 100% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -30…+70°C (-22…+158°F), 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50°C) |
| MTBF | 37 000 ч мин., MIL-HDBK-217F (25°C) |
| Охлаждение | >40°C (NTC) — вентилятор включён |
Механические параметры
| Габариты (Д×Ш×В) | 430 × 210 × 159 мм |
| Масса (упаковочная) | 8,7 кг; 2 шт. / 19 кг / коробка |
| Клеммы питания DC | 2 × M8 |
Опции
| Дистанционное управление ON/OFF | Опционально, номер заказа: RC-2500 |
Примечания
- Падение выходного напряжения при перегрузке >2700 Вт приводит к отключению; восстановление — после повторного включения питания.
- Управление охлаждением: при температуре выше 40°C (NTC) вентилятор включается.
