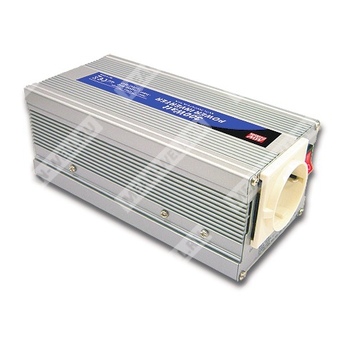

A302-300-F3 - DC-AC инвертор 24 В DC в 230 В AC (50 Гц) мощностью 300 Вт с модифицированной синусоидой.
Идентификация и расшифровка партномера
Партномер: A302-300-F3
- A302 — серия инверторов DC-AC; вариант с входом 24 В DC (в отличие от A301 с 12 В DC).
- 300 — номинальная выходная мощность 300 Вт.
- F3 — исполнение по выходу 230 В AC, частота 50 Гц, тип розетки TYPE-3 (Европа), количество розеток 1 шт.
Назначение и общая характеристика
Инвертор предназначен для преобразования постоянного напряжения аккумулятора/бортовой сети 24 В в переменное напряжение 230 В 50 Гц для питания бытовых приборов, электроинструмента, офисного и переносного оборудования, а также автомобильных потребителей.
Параметры выхода (AC)
| Выходное напряжение AC | 230 В |
| Номинальная мощность | 300 Вт |
| Пиковая (импульсная) мощность | 600 Вт |
| Форма выходного напряжения | Модифицированная синусоида |
| Частота | 50 Гц ±1% |
| Стабилизация выходного напряжения | ±10% |
| Стандартные выходные розетки | TYPE-3 × 1 шт. (Европа) |
Параметры входа (DC)
| Входное напряжение DC (номинал) | 24 В |
| Диапазон входного напряжения | 21…30 В DC |
| Потребление холостого хода | 0,2 А |
| КПД (тип.) | 85% |
| Подключение DC | Кабель к АКБ 20 A × 1; штекер прикуривателя 10 A × 1 |
Предохранители
Индикация
| Светодиодная индикация | Зелёный — питание включено; красный — аварийный/неисправный статус питания |
Защиты и пороги срабатывания
| Предупреждение о низком напряжении АКБ | 20 ±0,8 В |
| Отключение при низком напряжении АКБ | 19,5 ±0,8 В |
| Защита от перенапряжения (вход) | 30…32 В |
| Защита от перегрева | 45 ±5 °C (113 ±9 °F), отключение |
| Защита от короткого замыкания на выходе | Отключение |
| Защита от переполюсовки батареи | Отключение по разрыву предохранителя |
Условия эксплуатации и хранения
| Рабочая температура | 0…30 °C при 100% нагрузке; до 40 °C при 50% нагрузке |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -30…+70 °C (-22…+158 °F), 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
Охлаждение
| Режим охлаждения | Вентилятор включается при нагрузке >100 Вт или при температуре >40 °C (NTC) |
Надёжность и изоляция
| Сопротивление изоляции вход-выход | 100 МОм / 500 VDC / 25 °C / 70% RH |
| MTBF | 200 000 ч мин., MIL-HDBK-217F (25 °C) |
Соответствие требованиям безопасности и ЭМС
| Стандарты безопасности | EAC TP TC 004 (одобрено) |
| Помехоустойчивость (EMS) | BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| Низковольтная безопасность (LVD) | BS EN/EN62368-1 |
| Излучаемые помехи (EMI) | BS EN/EN55014-1, EAC TP TC 020 |
Механические параметры
| Габариты (Д×Ш×В) | 165 × 88 × 74 мм |
| Масса (упаковка) | 1,1 кг |
| Упаковка | 16 шт. / 19 кг / короб |
Комплектация (по перечислению)
| Аксессуары | Штекер прикуривателя × 1; зажимы АКБ × 1 |
Примечания
- Диапазон входного напряжения: -15%…+25%.
- Стабилизация выходного напряжения: ±10%.
- Охлаждение: управление включением/выключением вентилятора.
- Топология: микропроцессор.
- Опциональные типы выходных розеток: TYPE-1 (Япония), TYPE-2 (США), TYPE-3 (Европа), TYPE-4 (универсальная), TYPE-5 (Австралия), TYPE-6 (Великобритания).
- Применения: бытовые приборы, электроинструмент, офисное и переносное оборудование, транспортные применения.
