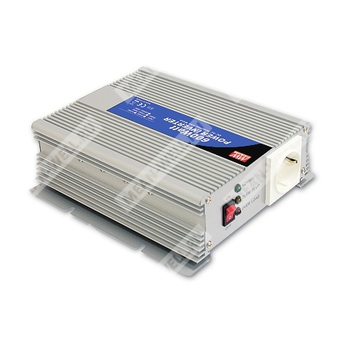

A302-600-F3 - DC-AC инвертор 600 Вт для преобразования 24 ВDC в 230 ВAC.
Идентификация и расшифровка партномера
Партномер: A302-600-F3
- A301/302 — серия инверторов DC-AC мощностью 600 Вт с микропроцессорной топологией и защитами.
- A302 — исполнение с входом 24 ВDC (в таблице соответствует строкам DC Voltage 24V, диапазон 21~30 VDC).
- 600 — номинальная мощность 600 W.
- F3 — вариант сетевого выхода 230 V и тип розетки TYPE-3 (Европа); частота 50 Hz.
Назначение и общий функционал
A302-600-F3 предназначен для питания переменной нагрузки от аккумуляторной шины 24 ВDC: преобразование постоянного напряжения в 230 ВAC с модифицированной синусоидой, с индикацией и комплексом защит.
Выход (AC)
| Выходное напряжение AC | 230 V |
| Номинальная мощность | 600 W |
| Пиковая (surge) мощность | 1200 W |
| Форма выходного напряжения | Модифицированная синусоида |
| Частота | 50 Hz ±1% |
| Стабилизация выходного напряжения | ±10% |
| Стандартные розетки AC | TYPE-3 × 1 шт. |
Вход (DC)
| Номинальное входное напряжение DC | 24 V |
| Диапазон входного напряжения | 21 ~ 30 VDC |
| Потребление на холостом ходу | 0.35 A |
| Эффективность (тип.) | 85% |
Подключения и предохранители
| DC-коннектор (комплектный кабель) | Зажимы АКБ 900 мм (Battery clip) × 1 шт. |
| Предохранитель | 20 A × 3 шт. |
Индикация
| Светодиодная индикация | Зелёный — питание включено; красный — аварийный статус (power failure) |
Защиты
| Сигнализация низкого напряжения АКБ | 21 ± 1 V |
| Отключение при низком напряжении АКБ | 20 ± 1 V |
| Перегрузка | >750 W: отключение по выходному напряжению; восстановление после повторного включения питания |
| Перенапряжение по входу | 30 ~ 32 V |
| Перегрев | 60 ± 5 ℃ / 140 ± 9 F |
| Короткое замыкание на выходе | Отключение (Shut-off) |
| Переполюсовка АКБ | Защита разрывом предохранителя (By fuse open) |
Условия эксплуатации (окружающая среда)
| Рабочая температура | 0 ~ +30 ℃ при 100% нагрузке; 40 ℃ при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура/влажность хранения | -30 ~ +70 ℃ / -22 ~ +158 F; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.05%/℃ (0 ~ 50℃) |
Безопасность и ЭМС
| Сопротивление изоляции | Вход-выход: 100 MΩ мин. / 500 VDC / 25℃ / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| Требования LVD | Соответствие BS EN/EN62368-1 |
| Стандарты безопасности | EAC TP TC 004 approved; E13 |
Прочие параметры
| MTBF | 100Khrs min. MIL-HDBK-217F (25℃) |
| Габариты (Д×Ш×В) | 210 × 173 × 65 mm |
| Охлаждение | Вентилятор; при нагрузке >50% вентилятор включён |
| Упаковка | 2.1 kg; 8 pcs / 20 kg / carton |
| Области применения | Бытовая техника, электроинструмент, офисное и портативное оборудование, автомобильные применения и т.п. |
Примечания
- Входное напряжение: диапазон -15% … +25%.
- Стабилизация выходного напряжения: ±10%.
- Выходная форма: модифицированная синусоида.
- Управление вентилятором охлаждения: включение/выключение.
- Топология: микропроцессор.
- Одобрения: E13 / EAC / CE / UKCA.
- Опциональные типы выходных розеток AC: TYPE-1 (Япония), TYPE-2 (США), TYPE-3 (Европа), TYPE-4 (универсальная), TYPE-5 (Австралия), TYPE-6 (Великобритания).
