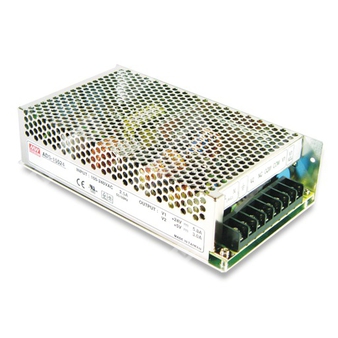

AD-155A - импульсный источник питания 155 Вт с функцией зарядного устройства и резервного питания.
Назначение и особенности
AD-155A представляет собой одноимпульсный источник питания мощностью 155 Вт с функцией зарядного устройства для аккумуляторной батареи и режимом UPS. Устройство рассчитано на питание промышленной и телекоммуникационной аппаратуры, а также на работу в системах резервного электропитания.
Особенности:
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от низкого заряда батареи и неправильной полярности батареи.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
- Соответствие требованиям безопасности и EMC.
Расшифровка партномера
| Элемент обозначения | Значение |
| AD | Серия источников питания Mean Well с функцией резервного питания и зарядного устройства |
| 155 | Номинальная мощность 155 Вт |
| A | Исполнение с выходом 13,8 В |
Выход
| Параметр |
AD-155A |
| Номер канала | CH1, CH2 |
| Постоянное напряжение | CH1: 13,8 В; CH2: 13,3 В |
| Номинальный ток | CH1: 10,5 А; CH2: 0,5 А |
| Диапазон тока | CH1: 0 ~ 11,5 А; CH2: 0 ~ 0,5 А |
| Номинальная мощность | 151,55 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки напряжения | CH1: 12 ~ 14,5 В |
| Допуск по напряжению | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент полезного действия | 80% |
| Входной ток | 2,5 А / 115 В переменного тока; 1,5 А / 230 В переменного тока |
| Пусковой ток | Холодный старт: 23 А / 115 В переменного тока; 45 А / 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
| Коэффициент мощности | PF > 0,92 при полной нагрузке |
Временные характеристики
| Параметр |
Значение |
| Время установки, время нарастания | 1000 мс, 90 мс / 230 В переменного тока; 2000 мс, 90 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 24 мс / 230 В переменного тока; 20 мс / 115 В переменного тока при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка | CH1: 105 ~ 135%; CH2: 0,51 ~ 0,9 А номинальной выходной мощности |
| Перенапряжение | CH1: 15,87 ~ 18,63 В |
| Низкое напряжение батареи | 10 В ±0,8 В |
| Режим защиты | Отключение выходного напряжения, восстановление после повторного включения питания |
| Режим зарядки АКБ | Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Режим UPS | Защита внутренним предохранителем |
Среда эксплуатации
| Параметр |
Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Стандарты ЭМС по излучению | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; light industry level, criteria A; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Прочие параметры
| Параметр |
Значение |
| MTBF | 183,3 тыс. ч min., MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,88 кг |
| Упаковка | 16 шт. / 15 кг / 0,95 CUFT |
Механические данные
Корпус: Case No. 906, единицы измерения: мм.
Схема включает выводы для сети переменного тока, защитного заземления, выходного постоянного напряжения, аккумулятора и входа Reset SW.
Назначение выводов
| Номер вывода |
Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | BAT. + |
| 6 | BAT. - / COM |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V |
Примечания
- Все параметры, не оговорённые особо, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
