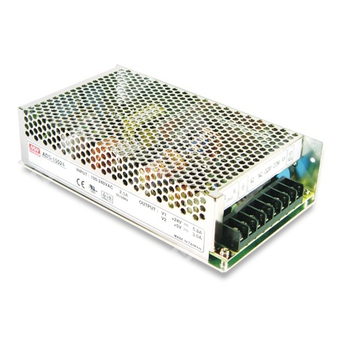

AD-155B - Импульсный источник питания 155 Вт с функцией зарядного устройства и резервированием для систем 27,6 В.
Назначение: одноканальный источник питания переменного/постоянного тока с функцией зарядного устройства и поддержкой режима UPS для промышленного и телекоммуникационного применения.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| AD | Серия | Серия источников питания Mean Well AD с функцией зарядного устройства |
| 155 | Мощность | Номинальная мощность 155 Вт |
| B | Модификация выхода | Версия с выходным напряжением 27,6 В |
Краткое описание
AD-155B представляет собой импульсный источник питания мощностью 155 Вт с универсальным входом, двумя режимами работы (основной выход и режим зарядного устройства), защитами от короткого замыкания, перегрузки и перенапряжения, а также с функциями контроля низкого уровня аккумулятора и защиты от переполюсовки аккумулятора.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита аккумулятора от низкого напряжения и от неправильной полярности.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- Класс пожарной безопасности и стандарты ЭМС для промышленного применения.
- Предусмотрена работа в составе оборудования с функцией UPS.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 при полной нагрузке |
| КПД (тип.) | 84% |
| Пусковой ток (тип.) | Холодный старт: 23 А / 115 В AC, 45 А / 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
| Потребляемый ток AC (тип.) | 2,5 А / 115 В AC, 1,5 А / 230 В AC |
| Время установки, нарастания | 1000 мс, 90 мс / 230 В AC; 2000 мс, 90 мс / 115 В AC при полной нагрузке |
| Время удержания (тип.) | 24 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27,6 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0 ~ 5,5 А |
| Номинальная мощность | 151,55 Вт |
| Пульсации и шум (макс.) | 150 мВ p-p |
| Диапазон регулировки напряжения | CH1: 24 ~ 29 В |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защиты
| Параметр | Значение |
| Перегрузка | CH1: 105 ~ 135%; CH2: 0,51 ~ 0,9 А от номинальной выходной мощности |
| Тип защиты при перегрузке | Для режима зарядки: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Тип защиты в режиме UPS | Защита внутренним предохранителем |
| Перенапряжение | CH1: 31,74 ~ 37,26 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Низкий уровень аккумулятора | 10 В ±0,8 В |
| Защита от переполюсовки аккумулятора | Предусмотрена |
Выходные параметры по модификациям
| Модель | CH1 | CH2 |
| AD-155A | 13,8 В; 10,5 А; 0 ~ 11,5 А; 151,55 Вт; пульсации 150 мВ p-p; регулировка 12 ~ 14,5 В; допуск ±2,0% | 13,3 В; 0,5 А; 0 ~ 0,5 А |
| AD-155B | 27,6 В; 5 А; 0 ~ 5,5 А; 151,55 Вт; пульсации 150 мВ p-p; регулировка 24 ~ 29 В; допуск ±1,0% | 27,1 В; 0,5 А; 0 ~ 0,5 А |
| AD-155C | 54 В; 2,7 А; 0 ~ 2,7 А; 156,5 Вт; пульсации 240 мВ p-p; регулировка 48 ~ 58 В; допуск ±1,0% | 53,5 В; 0,2 А; 0 ~ 0,5 А |
Рабочие условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-корпус: 2 кВ AC; выход-корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; light industry level, criteria A; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 183,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,88 кг |
| Упаковка | 16 шт. / 15 кг / 0,95 куб. фута |
Монтаж и конструктив
Корпус: Case No. 906. Конструкция рассчитана на охлаждение свободной конвекцией. На чертеже указано применение с дополнительным воздушным потоком 21,6 CFM минимум при горизонтальной установке.
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | BAT. + |
| 6 | BAT. - / COM |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V |
Разъём CN1
| Номер контакта | Назначение | Сопряжённый корпус | Контакт |
| 1 | RESET SW | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
| 2 | RESET SW | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Температурное дерейтирование: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
