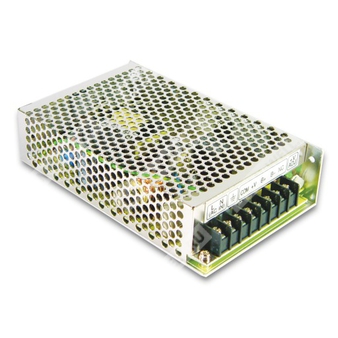

AD-55A - 55-ваттный источник питания с функцией зарядного устройства и резервированием питания UPS для 13,8 В.
Назначение и особенности
AD-55A представляет собой импульсный AC/DC источник питания мощностью 55 Вт с одним основным выходом 13,8 В и функцией зарядного устройства аккумуляторной батареи в составе системы бесперебойного питания (UPS). Устройство рассчитано на применение в промышленной электронике, системах резервного питания, телекоммуникационном и распределительном оборудовании.
Расшифровка партномера AD-55A
| Обозначение |
Расшифровка |
| AD |
Серия источников питания Mean Well AD с функцией зарядного устройства и UPS |
| 55 |
Номинальная мощность 55 Вт |
| A |
Вариант на 13,8 В с одним основным каналом |
Описание и функциональные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита аккумулятора от глубокого разряда.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание при полной нагрузке.
- Фиксированная частота переключения 45 кГц.
Выход
| Параметр |
Значение |
| Модель |
AD-55A |
| Выходной канал |
CH1 |
| Номинальное выходное напряжение |
13,8 В |
| Номинальный выходной ток |
3,5 А |
| Диапазон регулировки напряжения |
12 ~ 14,5 В |
| Диапазон выходного тока |
0 ~ 4 А |
| Номинальная мощность |
51,38 Вт |
| Пульсации и шум |
100 мВ п-п |
| Точность установки напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время запуска, нарастания |
800 мс, 50 мс при 230 В AC; 1600 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания |
80 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД тип. |
71% |
| Входной ток тип. |
1,6 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток тип. |
20 А при 115 В AC; 40 А при 230 В AC, холодный запуск |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
В режиме зарядки от сети: прерывистый режим, автоматическое восстановление после устранения неисправности; в режиме UPS: защита внутренним предохранителем |
| Перенапряжение |
15,87 ~ 18,63 В |
| Тип защиты от перенапряжения |
Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Низкое напряжение батареи |
9,5 ~ 11 В |
| Сигнализация низкого напряжения батареи |
20 ~ 22 В |
| Функция сигнала тревоги DC, дополнительная |
Низкий заряд батареи при напряжении зарядки 82,5% ±2% на CN1, контакт 1; нормальное состояние 0,8 В max.; аварийное состояние 5 В ±0,5 В |
| Сигнал AC fail |
CN1, контакт 2 |
Режимы и выходы сигнализации
| Параметр |
Значение |
| Дополнительный выходной сигнал |
Функция DC alarm signal |
| Контакт CN1 PIN1 |
Сигнал низкого заряда батареи при зарядном напряжении 82,5% ±2% |
| Контакт CN1 PIN2 |
Сигнал пропадания сети AC fail |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) по выходу CH1 |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
304,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
159 × 97 × 38 мм (Д × Ш × В) |
| Масса |
0,5 кг |
| Упаковка |
24 шт. / 12,6 кг / 0,83 куб. фута |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 approved |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр |
Значение |
| Исполнение |
Корпус Case No. 901 |
| Подключение |
Клеммная колодка |
| Назначение контактов |
1 — AC/L; 2 — AC/N; 3 — FG; 4 — DC OUTPUT COM; 5 — DC OUTPUT +V; 6 — BAT. +; 7 — BAT.-/COM; 8 — NC |
| Точки крепления |
2 отверстия M3 |
Примечания
| 1 |
Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 |
Допуск включает установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент для установки в конечное оборудование. |
| 5 |
Температурное понижение допустимой нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м. |
