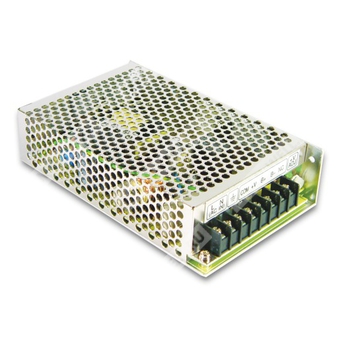

AD-55B - источник питания 55 Вт с функцией ИБП и зарядом аккумулятора для промышленной аппаратуры.
AD-55B — импульсный AC/DC источник питания серии AD-55 с одной выходной линией, встроенным зарядным устройством аккумулятора и функцией резервного питания (UPS). Изделие предназначено для питания нагрузки от сети переменного тока с автоматическим переходом на резервирование через аккумулятор, а также для контроля состояния батареи и сигнализации аварийных режимов.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| AD | Серия источников питания Mean Well AD с функцией резервного питания и зарядом аккумулятора |
| 55 | Номинальная мощность 55 Вт |
| B | Исполнение с выходным напряжением 27,6 В |
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита аккумулятора от глубокого разряда.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота преобразования 45 кГц.
- Двухлетняя гарантия.
Выход
| Параметр | Значение |
|---|
| Модель | AD-55B |
| Канал 1 | 27,6 В |
| Номинальный ток Канал 1 | 1,8 А |
| Диапазон регулировки тока | 0 ~ 2 А |
| Номинальная мощность | 53,92 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | Канал 1: 24 ~ 29 В |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 800 мс, 50 мс при 230 В AC; 1600 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 74% |
| Входной ток, тип. | 1,6 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим зарядки AC: режим hiccup, автоматическое восстановление после устранения неисправности |
| Режим UPS по перегрузке | Защита внутренним предохранителем |
| Перенапряжение | CH1: 31,74 ~ 37,26 В |
| Тип защиты по перенапряжению | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Низкий уровень батареи | 9,5 ~ 11 В |
| Сигнализация низкого уровня батареи | При напряжении зарядки 82,5% ±2%: CN1, вывод 1 |
| Состояние сигнала в норме | 0,8 В макс. |
| Состояние сигнала при аварии | 5 В ±0,5 В |
| Сигнал аварии сети | CN1, вывод 2 |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) на выходе CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 304,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
|---|
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 24 шт. / 12,6 кг / 0,83 куб. фута |
| Номер корпуса | Case No. 901 |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока COM |
| 5 | Выход постоянного тока +V |
| 6 | BAT.+ |
| 7 | BAT.- / COM |
| 8 | NC |
Примечания
1. Все параметры, специально не оговоренные, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
5. Температурное снижение характеристик составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
