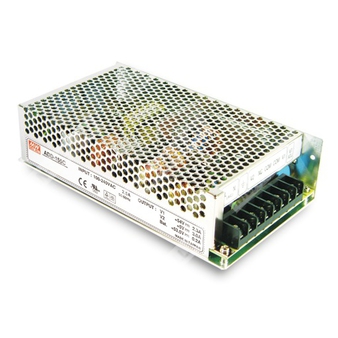

ADD-155A - импульсный источник питания 155 Вт с зарядным устройством аккумулятора и функцией ИБП для трёхканальных нагрузок.
ADD-155A — сетевой AC/DC источник питания промышленного исполнения с активной коррекцией коэффициента мощности, встроенным зарядным устройством аккумулятора и функцией резервного питания. Модель предназначена для формирования стабилизированного выходного напряжения постоянного тока, питания нескольких каналов нагрузки и поддержки аккумуляторного режима при пропадании сети.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| ADD | Серия источников питания Mean Well с функцией зарядного устройства аккумулятора и режимом ИБП |
| 155 | Номинальная мощность 155 Вт |
| A | Исполнение с выходом CH1 13,8 В и дополнительными каналами CH2/CH3, вариант 155A |
Краткое описание серии
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от низкого напряжения аккумулятора и переполюсовки аккумулятора.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузку при прогреве.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- Поддержка резервного режима с батареей.
Основные параметры
| Параметр | Значение |
|---|
| Модель | ADD-155A |
| Тип изделия | 155-ваттный источник питания с двумя выходами, зарядным устройством аккумулятора и функцией ИБП |
| Количество выходов | 3 |
| Выход CH1 | 13,8 В |
| Выход CH2 | 5 В |
| Выход CH3 | 13,3 В |
| Номинальная мощность | 152,75 Вт |
| Коэффициент мощности, тип. | PF > 0,92 при полной нагрузке |
Выходные характеристики
| Параметр | CH1 | CH2 | CH3 |
|---|
| Номинальный ток | 9,5 А | 3 А | 0,5 А |
| Диапазон тока | 0 ~ 10,5 А | 0 ~ 3 А | не нормирован |
| Номинальная мощность канала | 152,75 Вт | — | — |
| Пульсации и шум, макс. | 150 мВп-п | 100 мВп-п | — |
| Диапазон подстройки напряжения | 12 ~ 14,5 В | — | — |
| Точность установки напряжения | ±2,0% | ±3,0% | — |
| Стабилизация по сети | ±1,0% | ±0,5% | — |
| Стабилизация по нагрузке | ±1,0% | ±2,0% | — |
Входные характеристики
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 78% |
| Входной ток, тип. | 2,5 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт: 23 А / 115 В AC; 45 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Время запуска, нарастания | 1000 мс, 90 мс / 230 В AC; 2000 мс, 90 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 24 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
Уставки и функции защиты
| Параметр | Значение |
|---|
| Защита от перегрузки | CH1, CH2: 105 ~ 135%; CH3: 0,51 ~ 0,9 А; режим AC Charging Mode: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | CH1: 15,87 ~ 18,63 В |
| Защита от низкого напряжения аккумулятора | 10 В ±0,8 В |
| Защита батареи по уровню напряжения | 19,5 В (+1,5 В, -1 В) |
| Срабатывание по перенапряжению для старших каналов | CH1: 31,74 ~ 37,26 В; CH1: 62,1 ~ 72,9 В |
| Реакция на защиту | Выключение выходного напряжения, восстановление после повторного включения питания |
| Режим ИБП | Защищён внутренним предохранителем |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Охлаждение | Свободная конвекция воздуха |
| Поправка по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; уровень light industry, критерий A; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Параметры надёжности и общие данные
| Параметр | Значение |
|---|
| MTBF | 164,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 1 кг |
| Упаковка | 16 шт.; 16 кг; 0,95 CUFT |
Клеммное подключение
| Номер контакта | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | PE / FG |
| 4 | +5 В |
| 5 | BAT. + |
| 6 | BAT. - / COM |
| 7 | Выход постоянного тока COM |
| 8 | Выход постоянного тока +V |
Разъём CN1
| Контакт | Назначение | Сопрягаемый корпус | Контакты |
|---|
| 1 | RESET SW | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
| 2 | RESET SW | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
Примечания
| № | Текст |
|---|
| 1 | Все параметры, специально не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент для встраивания в конечное оборудование. ЭМС-испытания выполнялись при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 5 | Поправка температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft). |
