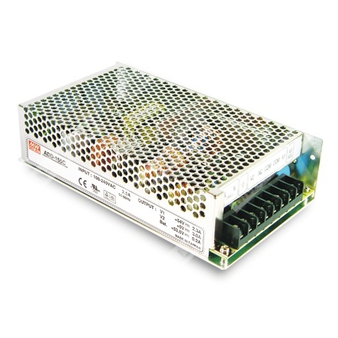

ADD-155B - импульсный источник питания 155 Вт с трёхканальным выходом и функцией зарядного устройства для систем резервного питания.
Назначение: источник питания серии ADD-155B предназначен для преобразования универсального сетевого напряжения в стабилизированные выходные напряжения с дополнительным зарядным каналом аккумулятора и режимом работы UPS.
Расшифровка партномера
| Партномер | Расшифровка |
| ADD | Серия источников питания Mean Well с функцией аккумуляторного зарядного устройства |
| 155 | Номинальная мощность 155 Вт |
| B | Модификация с выходами 27,6 В / 5 В / 5 В |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная функция активной коррекции коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от низкого уровня аккумулятора и от переполюсовки аккумулятора.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Выходные характеристики
| Исполнение | Трёхканальный выход |
| Выход 1 | 27,6 В |
| Выход 2 | 5 В |
| Выход 3 | 5 В |
| Номинальный ток выхода 1 | 4,5 А |
| Номинальный ток выхода 2 | 3 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон регулировки выхода 1 | 24...29 В |
| Диапазон тока выхода 2 | 0...3 А |
| Диапазон тока выхода 3 | 0...5 А |
| Номинальная мощность | 152,75 Вт |
| Пульсации и шум | 200 мВ п-п для выхода 1; 100 мВ п-п для выхода 2; отсутствует для выхода 3 |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±1,0% для выхода 1; ±0,5% для выхода 2 |
| Стабилизация по нагрузке | ±1,0% для выхода 1; ±2,0% для выхода 2 |
| Погрешность регулировки | ±1,0% |
Входные характеристики
| Диапазон входного напряжения | 88...264 В переменного тока / 124...370 В постоянного тока |
| Диапазон частоты сети | 47...63 Гц |
| КПД, тип. | 81% |
| Пусковой ток, тип. | 23 А при 115 В AC; 45 А при 230 В AC, холодный запуск |
| Ток утечки | <1 мА / 240 В AC |
| Коэффициент мощности, тип. | PF > 0,92 при полной нагрузке |
| Потребляемый ток, тип. | 2,5 А / 115 В AC; 1,5 А / 230 В AC |
| Время запуска, нарастания | 2000 мс, 90 мс / 115 В AC; 1000 мс, 90 мс / 230 В AC при полной нагрузке |
| Время удержания | 20 мс / 115 В AC; 24 мс / 230 В AC при полной нагрузке |
Аккумуляторный канал и функции защиты
| Напряжение аккумулятора | 19,5 В (+1,5 В, -1 В) |
| Напряжение низкого уровня аккумулятора | 10 В ±0,8 В |
| Защита от перегрузки | CH1, CH2: 105...135%; CH3: 0,51...0,9 А от номинальной выходной мощности |
| Режим ограничения | В режиме зарядки аккумулятора — постоянное ограничение тока, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | CH1: 31,74...37,26 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Функция UPS | Режим UPS: защита внутренним предохранителем |
Параметры безопасности и ЭМС
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; уровень light industry, критерий A; EAC TP TC 020 |
Эксплуатационные параметры
| Рабочая температура | -10...+60℃ |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85℃, 10...95% RH |
| Температурный коэффициент | ±0,03%/℃ (0...50℃) по выходу +5 В |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5℃/1000 м для моделей без вентилятора; 5℃/1000 м для моделей с вентилятором при высоте выше 2000 м |
Надёжность, габариты и упаковка
| MTBF | 164,2 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Габариты | 199 × 110 × 50 мм |
| Масса | 1 кг |
| Упаковка | 16 шт. / 16 кг / 0,95 куб. фута |
Подключение и конструктив
| Исполнение корпуса | Case No. 906 |
| Подключение сети | AC/L, AC/N |
| Подключение защитного заземления | FG |
| Подключение выходов | DC OUTPUT +V, DC OUTPUT COM |
| Подключение аккумулятора | BAT. +, BAT. -/COM |
| Сигнал сброса | RESET SW через разъём CN1 |
| Рекомендованный поток воздуха | 21,6 CFM минимум при горизонтальной установке с вентилятором 10 см |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, включёнными параллельно. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент для установки в конечное изделие; испытания ЭМС выполняются на металлической пластине 360 × 360 мм толщиной 1 мм. |
| 5 | Указанное снижение допустимой температуры относится к работе на высоте выше 2000 м (6500 ft). |
