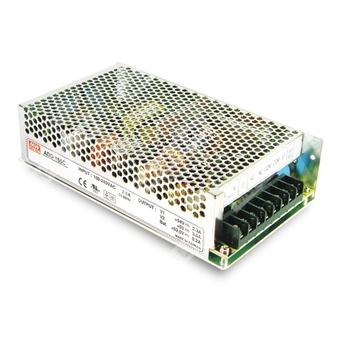

ADD-155C - двухвыходной источник питания 155 Вт с зарядным устройством аккумулятора и функцией ИБП для промышленной аппаратуры.
Назначение: импульсный AC/DC источник питания серии ADD-155 с двумя выходами, встроенным зарядным устройством аккумулятора и функцией резервного питания (UPS).
Расшифровка партномера
| ADD |
Серия источников питания Mean Well ADD с функцией резервного питания и зарядом аккумулятора |
| 155 |
Номинальная мощность 155 Вт |
| C |
Вариант исполнения с выходами 54 В / 5 В |
Ключевые особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от низкого уровня и неправильной полярности аккумулятора.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- Предназначен для установки в конечное оборудование.
Выходные модификации серии
| Модификация |
Выход 1 |
Выход 2 |
Выход 3 |
Номинальная мощность |
| ADD-155A |
13,8 В |
5 В |
13,3 В |
152,75 Вт |
| ADD-155B |
27,6 В |
5 В |
27,1 В |
152,75 Вт |
| ADD-155C |
54 В |
5 В |
53,5 В |
149,9 Вт |
Входные параметры
| Диапазон входного напряжения |
88 ~ 264 В AC, 124 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД, тип. |
81% |
| Пусковой ток, тип. |
23 А при 115 В AC, 45 А при 230 В AC, холодный запуск |
| Ток утечки |
< 1 мА / 240 В AC |
| Коэффициент мощности, тип. |
PF > 0,92 при полной нагрузке |
Выходные параметры
| Номинальное напряжение канала 1 |
54 В |
| Номинальный ток канала 1 |
2,3 А |
| Диапазон тока канала 1 |
0 ~ 2,5 А |
| Номинальное напряжение канала 2 |
5 В |
| Номинальный ток канала 2 |
3 А |
| Диапазон тока канала 2 |
0 ~ 3 А |
| Номинальное напряжение канала 3 |
53,5 В |
| Номинальный ток канала 3 |
0,2 А |
| Диапазон тока канала 3 |
— |
| Регулировка выходного напряжения |
Канал 1: 48 ~ 58 В |
| Пульсации и шум, макс. |
Канал 1: 240 мВ п-п; канал 2: 100 мВ п-п; канал 3: — |
| Допуск выходного напряжения |
Канал 1: ±1,0%; канал 2: ±5,0%; канал 3: — |
| Стабилизация по сети |
Канал 1: ±1,0%; канал 2: ±0,5%; канал 3: — |
| Стабилизация по нагрузке |
Канал 1: ±1,0%; канал 2: ±2,0%; канал 3: — |
| Время установки, нарастания |
1000 мс, 90 мс / 230 В AC; 2000 мс, 90 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. |
24 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
| Выходов |
3 |
Параметры зарядки аккумулятора и резервного режима
| Напряжение аккумулятора |
39 В ±2 В |
| Ток аккумулятора |
10 В ±0,8 В |
| Низкий уровень аккумулятора |
19,5 В (+1,5 В, -1 В) |
| Защита при зарядке AC |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Режим UPS |
Защита внутренним предохранителем |
Защита
| Перегрузка |
Канал 1, канал 2: 105 ~ 135%; канал 3: 0,51 ~ 0,9 А от номинальной выходной мощности |
| Перенапряжение |
Канал 1: 15,87 ~ 18,63 В; канал 1: 31,74 ~ 37,26 В; канал 1: 62,1 ~ 72,9 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Иммунитет |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; уровень light industry; критерий A; EAC TP TC 020 |
Надёжность и конструктив
| MTBF |
164,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
199 × 110 × 50 мм (Д × Ш × В) |
| Упаковка |
1 кг; 16 шт. / 16 кг / 0,95 куб. фута |
Назначение выводов
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
+5 В |
| 5 |
BAT.+ |
| 6 |
BAT.- / COM |
| 7 |
DC OUTPUT COM |
| 8 |
DC OUTPUT +V |
Разъём CN1
| 1 |
RESET SW |
| 2 |
RESET SW |
| Совместимый корпус |
JST B2B-XH или эквивалент |
| Совместимый контакт |
JST SXH-001T-P0.6 или эквивалент |
Механические данные
| Типоразмер корпуса |
Case No. 906 |
| Монтажные отверстия |
3-M3, 5-M3 |
| Примечание по охлаждению |
Зазор 10 см над вентилятором; минимальный расход воздуха 21,6 CFM |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Дерейтинг по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
