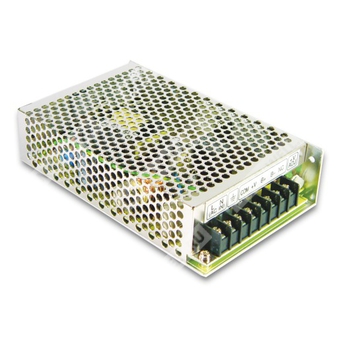

ADD-55A - импульсный источник питания 55 Вт с двухканальным выходом и функцией зарядного устройства аккумулятора.
Серия: ADD-55
Назначение: питание нагрузки с резервированием и зарядом аккумулятора в составе систем с функцией UPS.
Краткое описание
ADD-55A представляет собой источник питания переменного/постоянного входа с универсальным диапазоном питания, предназначенный для формирования стабилизированных выходных напряжений и работы в составе систем бесперебойного питания. Устройство обеспечивает основное выходное напряжение 13,8 В, дополнительный выход 5 В и режим зарядного устройства аккумулятора. Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и защита аккумулятора от глубокого разряда.
Расшифровка партномера
| Позиция | Значение |
| ADD | Серия источников питания Mean Well с функцией аккумуляторного резервирования |
| 55 | Номинальная выходная мощность 55 Вт |
| A | Вариант исполнения серии с выходом 13,8 В и вспомогательными каналами |
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Работа от источников постоянного тока в расширенном диапазоне.
- Два выходных канала с функцией аккумуляторного зарядного устройства.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита аккумулятора от снижения напряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полную нагрузку при прогоне.
- Фиксированная частота переключения 45 кГц.
Выход
| Параметр | Значение |
| Выход 1 | CH1 |
| Номинальное напряжение | 13,8 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0 ~ 3,5 А |
| Номинальная мощность | 52,58 Вт |
| Пульсации и шум | 100 мВп-п |
| Диапазон регулировки напряжения | CH1: 12 ~ 14,5 В |
| Точность установки напряжения | ±1,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Дополнительный канал | 5 В |
| Выход 3 | CH3 |
| Номинальное напряжение | 26,5 В |
| Номинальный ток | 3 А / 0,16 А |
| Диапазон тока | 0 ~ 4 А |
| Пульсации и шум | 150 мВп-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 71% тип. / 74% тип. |
| Потребляемый ток | 1,6 А при 115 В AC / 1 А при 230 В AC |
| Пусковой ток | Холодный старт 20 А при 115 В AC / 40 А при 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 14,49 ~ 18,63 В |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита в режиме AC Charging | По внутреннему предохранителю |
Функции
| Параметр | Значение |
| Сигнал тревоги по постоянному току, опция | Сигнал низкого уровня батареи при напряжении заряда 82,5% ±2% по CN1, контакт 1 |
| Состояние «норма» | 0,8 В max. |
| Состояние «авария» | 5 В ±0,5 В |
| Сигнал пропадания сети | CN1, контакт 2 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) на выходе CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC, I/P-FG: 2 кВ AC, O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 241,3 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,57 кг |
| Упаковка | 24 шт. / 13,7 кг / 0,83 куб. фута |
Механические данные
Корпус: Case No. 901. Размеры и расположение монтажных элементов приведены в механическом чертеже. Предусмотрено крепление на шасси, подключение через клеммную колодку. Охлаждение — свободная конвекция воздуха; для режима с вентилятором в документации указан поток 18,2 CFM минимум на расстоянии 10 см.
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход DC COM |
| 5 | Выход DC +V |
| 6 | BAT.+ |
| 7 | BAT.- / COM |
| 8 | Выход DC / DC +5V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Температурное снижение параметров составляет 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
