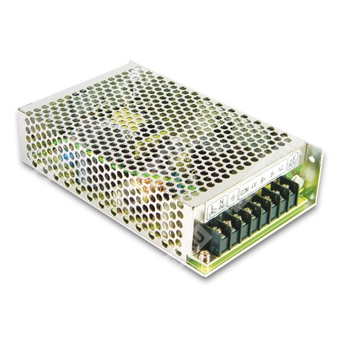

ADD-55B - импульсный источник питания 55 Вт с функцией ИБП и зарядом аккумулятора.
Назначение и общее описание
ADD-55B представляет собой промышленный AC/DC источник питания серии ADD-55 с двумя выходами и функцией резервного питания от аккумулятора (UPS function). Устройство предназначено для преобразования сети переменного тока в стабилизированные выходные напряжения постоянного тока, а также для подзаряда аккумуляторной батареи и обеспечения питания нагрузки при пропадании сети.
Модель относится к источникам питания с универсальным входом, естественным охлаждением в базовом исполнении и фиксированной частотой переключения 45 кГц. Конструкция и электрические характеристики ориентированы на применение в промышленной электронике, системах автоматики, телекоммуникационном и вспомогательном оборудовании.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| ADD | Серия источников питания Mean Well ADD с функцией резервирования и зарядом аккумулятора |
| 55 | Номинальная мощность 55 Вт |
| B | Вариант исполнения с основным выходом 27,6 В и дополнительными выходами по спецификации модели ADD-55B |
Основные особенности
- Универсальный вход переменного тока и полный диапазон входных напряжений.
- Функция ИБП с резервированием питания от аккумулятора.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита аккумулятора от глубокого разряда.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на работу при 100% полной нагрузке в режиме прогрева.
- Фиксированная частота преобразования 45 кГц.
Выходные параметры
| Параметр | Значение |
|---|
| Номер канала | CH1 |
| Выходное напряжение постоянного тока | 27,6 В |
| Номинальный ток | 1,3 А |
| Диапазон тока | 0 ~ 2 А |
| Номинальная мощность | 55,12 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | CH1: 24 ~ 29 В |
| Допуск по выходному напряжению | ±1,0% |
| Суммарный допуск, включая установку, стабилизацию по сети и нагрузке | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1600 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 115 В переменного тока при полной нагрузке |
Выходы и функциональные каналы
| Канал | Параметр | Значение |
|---|
| CH2 | Выходное напряжение | 5 В |
| CH2 | Номинальный ток | 3 А |
| CH2 | Пульсации и шум | 150 мВ п-п |
| CH3 | Выходное напряжение | 26,5 В |
| CH3 | Номинальный ток | 0,16 А |
| CH3 | Пульсации и шум | Не нормируется в таблице |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения переменного тока | 88 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 74% |
| Входной ток тип. | 1,0 А / 230 В переменного тока |
| Пусковой ток тип. | Холодный пуск 40 А / 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
Защита
| Функция защиты | Уставка / режим работы |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Режим защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | CH1: 24,98 ~ 37,26 В |
| Режим защиты при перенапряжении | Hiccup mode, автоматическое восстановление после устранения аварии |
| Режим защиты при коротком замыкании | Не указан отдельно; устройство относится к источникам питания с защитой по выходу |
| Режим UPS | Защита внутренним предохранителем |
Функция DC Alarm Signal (опционально)
| Сигнал | Условие | Параметр |
|---|
| Battery low under charge voltage | 82,5% ±2% CN1 PIN1 | Низкий уровень аккумулятора при зарядном напряжении |
| Нормальное состояние | CN1 PIN1 | 0,8 В max. |
| Аварийное состояние | CN1 PIN1 | 5 В ±0,5 В |
| AC fail | CN1 PIN2 | Сигнал пропадания сети переменного тока |
Параметры эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) по выходу CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и соответствие требованиям
| Параметр | Значение |
|---|
| MTBF | 241,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия EMC | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость EMC | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Механические характеристики
| Параметр | Значение |
|---|
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,57 кг |
| Упаковка | 24 шт. / 13,7 кг / 0,83 куб. фута |
| Исполнение корпуса | Case No. 901 |
Клеммная колодка и назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока COM |
| 5 | Выход постоянного тока +V |
| 6 | BAT. + |
| 7 | BAT.-/COM |
| 8 | DC/DC OUTPUT +5V |
Структура блока
Функциональная схема включает: EMI-фильтр, выпрямители и фильтр, узел силовой коммутации, контур ШИМ-управления, цепь контроля, узел O.L.P., резервный узел аккумуляторного питания и стабилизатор переключающего типа для вспомогательных выходов.
График снижения нагрузки
Для моделей без вентилятора рабочая нагрузка ограничивается по температуре окружающей среды согласно дерейтинг-кривой. Для исполнения с принудительным обдувом указывается воздушный поток 18,2 CFM минимум на расстоянии 10 см.
Примечания
| № | Текст |
|---|
| 1 | Все параметры, специально не оговорённые отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Испытания EMC выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам EMC. |
| 5 | Температурное снижение нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
