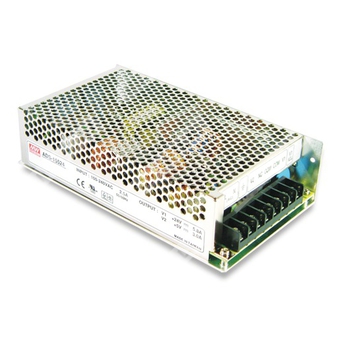

ADS-15512 - AC-DC преобразователь 155 Вт с выходом 12 В и вспомогательным выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| ADS | Серия импульсных источников питания Mean Well ADS |
| 155 | Номинальная мощность 155 Вт |
| 12 | Основное выходное напряжение 12 В |
Назначение и особенности
ADS-15512 представляет собой импульсный AC-DC источник питания открытого исполнения мощностью 155 Вт с универсальным входом, активной коррекцией коэффициента мощности и естественным охлаждением за счет свободной конвекции. Модуль предназначен для питания промышленной и электронной аппаратуры, требующей основного выхода 12 В и вспомогательного выхода 5 В.
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота преобразования: 67 кГц в PFC-каскаде, 134 кГц в ШИМ-каскаде.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 2 |
| Основной выход | CH1 |
| Вспомогательный выход | CH2 |
| Номинальное напряжение основного выхода | 12 В |
| Номинальный ток основного выхода | 11,5 А |
| Диапазон тока основного выхода | 0 ~ 12,5 А |
| Номинальная мощность | 153 Вт |
| Пульсации и шум основного выхода | 150 мВп-п |
| Регулировка напряжения основного выхода | CH1: 10,8 ~ 13,2 В |
| Допуск по выходному напряжению | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Параметр | Значение |
| Вспомогательный выход | 5 В |
| Номинальный ток вспомогательного выхода | 3 А |
| Диапазон тока вспомогательного выхода | 0 ~ 3 А |
| Пульсации и шум вспомогательного выхода | 100 мВп-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 |
| КПД, тип. | 77% |
| Потребляемый ток, тип. | 2,5 А при 115 В переменного тока / 1,5 А при 230 В переменного тока |
| Пусковой ток, тип. | 23 А при 115 В переменного тока / 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | <1 мА / 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания | 1000 мс, 90 мс / 230 В переменного тока; 2000 мс, 90 мс / 115 В переменного тока при полной нагрузке |
| Время удержания, тип. | 24 мс / 230 В переменного тока; 20 мс / 115 В переменного тока при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 13,8 ~ 16,2 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание | Защита предусмотрена, совместно с режимом ограничения тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2,0 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 2235,6 тыс. часов min. по Telcordia SR-332 (Bellcore); 252,1 тыс. часов min. по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Исполнение | Открытое шасси |
| Охлаждение | Свободная конвекция воздуха |
| Схема монтажа | Горизонтальная установка |
| Терминалы | Винтовые клеммы |
Упаковка
| Параметр | Значение |
| Масса | 1 кг |
| Упаковка | 16 шт. / 16 кг / 0,95 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | NC |
| 2 | Выход постоянного тока COM |
| 3 | FG |
| 4 | +5V |
| 5 | NC |
| 6, 7 | Выход постоянного тока COM |
| 8 | Выход постоянного тока +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, регулировку по линии и регулировку по нагрузке.
- Температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
