ADS-15524

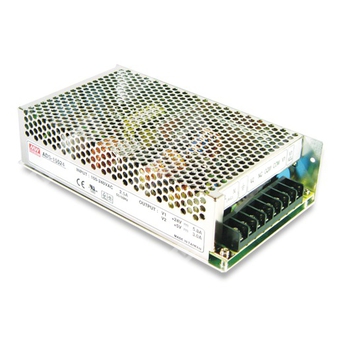

ADS-15524 - импульсный AC-DC источник питания 24 В для промышленной аппаратуры с активным корректором коэффициента мощности.
Назначение и общее описание
ADS-15524 представляет собой промышленный однотактный источник питания переменного/постоянного тока с выходом 24 В. Модуль предназначен для преобразования универсального сетевого напряжения в стабилизированное постоянное напряжение для электронной и электромеханической аппаратуры. В составе изделия реализованы активный корректор коэффициента мощности, защита от короткого замыкания, перегрузки и перенапряжения, а также охлаждение за счет свободной конвекции воздуха.
Серия ADS-155 рассчитана на работу в универсальном диапазоне входного напряжения, имеет фиксированную частоту преобразования и ориентирована на промышленное применение в составе конечного оборудования.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| ADS | Серия источников питания Mean Well ADS |
| 155 | Номинальная мощность порядка 155 Вт |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100% нагрузке в процессе приработки.
- Фиксированная частота преобразования: PFC 67 кГц, ШИМ 134 кГц.
Применение
Источник питания предназначен для промышленной электроники, систем автоматизации, измерительной аппаратуры, телекоммуникационного оборудования и другой аппаратуры, требующей стабилизированного питания 24 В и вспомогательного 5 В.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Количество выходов | 2 |
| Основной выход | CH1 |
| Вспомогательный выход | CH2, 5 В |
| Номинальный ток основного выхода | 5,8 А |
| Номинальный ток вспомогательного выхода | 3 А |
| Диапазон регулировки напряжения основного выхода | 21,6 ~ 26,4 В |
| Диапазон регулировки напряжения вспомогательного выхода | не указан отдельно |
| Диапазон тока основного выхода | 0 ~ 6,5 А |
| Диапазон тока вспомогательного выхода | 0 ~ 3 А |
| Номинальная мощность | 154,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,92 |
| КПД | 82% |
| Потребляемый ток при 115 В AC | 2,5 А |
| Потребляемый ток при 230 В AC | 1,5 А |
| Пусковой ток | 23 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| Время запуска / нарастания | 2000 мс, 90 мс при 115 В AC; 1000 мс, 90 мс при 230 В AC, при полной нагрузке |
| Время удержания | 20 мс при 115 В AC; 24 мс при 230 В AC, при полной нагрузке |
| Ток утечки | < 1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 3 кВ AC |
| Испытательное напряжение изоляции вход–корпус | 2,0 кВ AC |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 1 кг |
| Упаковка | 16 шт. / 16 кг / 0,95 куб. фута |
| Типоразмер корпуса | Case No. 906 |
Наработка на отказ
| Показатель | Значение |
| MTBF | 2235,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 252,1 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | NC |
| 2 | AC/L |
| 3 | FG |
| 4 | +5V |
| 5 | NC |
| 6, 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, регулирование по линии и по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 ℃ на 1000 м при использовании моделей без вентилятора и 5 ℃ на 1000 м при использовании моделей с вентилятором для высот более 2000 м.
