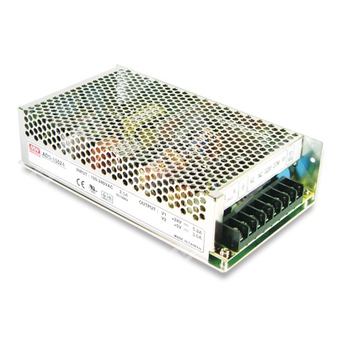

ADS-15548 - импульсный AC-DC источник питания 48 В с вспомогательным выходом 5 В для промышленного применения.
Общее описание
ADS-15548 представляет собой одно-выходной сетевой AC-DC преобразователь мощностью 155 Вт с основным выходом 48 В и вспомогательным выходом 5 В, предназначенный для питания промышленной электроники и телекоммуникационного оборудования. Изделие поддерживает широкий диапазон входного напряжения, оснащено активной коррекцией коэффициента мощности и реализует защиту от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ADS | Серия источников питания Mean Well ADS |
| 155 | Номинальная мощность класса 155 Вт |
| 48 | Основное выходное напряжение 48 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Таблица параметров по выходу
| Параметр |
Значение |
| Количество выходов |
2 |
| Основной выход |
CH1 |
| Вспомогательный выход |
CH2 |
| Номинальное выходное напряжение |
CH1: 48 В; CH2: 5 В |
| Номинальный ток |
CH1: 2,9 А; CH2: 3 А |
| Диапазон тока |
CH1: 0 ... 3,2 А; CH2: 0 ... 3 А |
| Номинальная мощность |
154,2 Вт |
| Пульсации и шум |
CH1: 240 мВп-п; CH2: 100 мВп-п |
| Диапазон подстройки напряжения |
CH1: 43,2 ... 52,8 В |
| Допуск по выходному напряжению |
CH1: ±1,0%; CH2: ±5,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
CH1: ±1,0%; CH2: ±1,0% |
| Настройка, время нарастания |
1000 мс, 90 мс / 230 В AC; 2000 мс, 90 мс / 115 В AC при полной нагрузке |
| Время удержания |
24 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
Таблица параметров по входу
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ... 264 В AC; 124 ... 370 В DC |
| Диапазон частоты |
47 ... 63 Гц |
| Коэффициент полезного действия |
82% |
| Входной ток |
2,5 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток |
Холодный запуск: 23 А / 115 В AC; 45 А / 230 В AC |
| Ток утечки |
< 1 мА / 240 В AC |
| Коэффициент мощности |
PF > 0,92 |
Таблица защит
| Параметр |
Значение |
| Перегрузка |
105 ... 135% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
CH1: 55,2 ... 64,8 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
Таблица условий эксплуатации и окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-10 ... +60 °C |
| Рабочая влажность |
20 ... 90% RH, без конденсации |
| Температура хранения |
-20 ... +85 °C |
| Влажность хранения |
10 ... 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ... 50 °C) |
| Вибрация |
10 ... 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Таблица по безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Таблица прочих параметров
| Параметр |
Значение |
| Средняя наработка на отказ |
2235,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 252,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
199 × 110 × 50 мм (Д × Ш × В) |
| Масса |
1 кг |
| Упаковка |
16 шт. / 16 кг / 0,95 куб. фута |
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
Не подключен |
| 2 |
Выход постоянного тока, общий провод |
| 3 |
Защитное заземление |
| 4 |
Вспомогательный выход +5 В |
| 5 |
Не подключен |
| 6, 7 |
Выход постоянного тока, общий провод |
| 8 |
Основной выход +V |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
