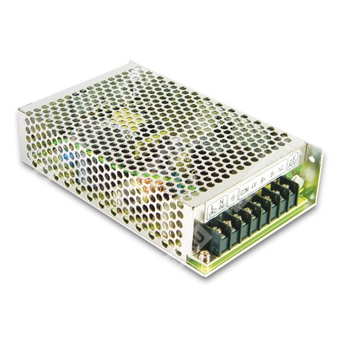

ADS-5512 - импульсный AC-DC преобразователь 55 Вт с выходами 12 В и 5 В для промышленной аппаратуры.
Описание
ADS-5512 — источник питания переменного/постоянного тока с универсальным входом и двумя выходами: основным 12 В и вспомогательным 5 В. Предназначен для встраивания в конечное оборудование, обеспечивает питание нагрузки при высокой стабильности выходных параметров, защиту от короткого замыкания, перегрузки и перенапряжения, а также работу с естественным охлаждением или с внешним вентилятором в зависимости от исполнения и условий нагрузки.
Расшифровка партномера
| Позиция | Расшифровка |
| ADS | Серия источников питания ADS |
| 55 | Номинальная мощность 55 Вт |
| 12 | Основной выход 12 В |
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке перед поставкой.
- Фиксированная частота преобразования 45 кГц.
- Два выхода: 12 В и 5 В.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 124 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 76% |
| Пусковой ток, тип. | Холодный старт: 20 А / 115 В AC, 40 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Потребляемый ток AC, тип. | 1,6 А / 115 В AC; 1 А / 230 В AC |
| Время запуска, нарастания | 1400 мс, 50 мс / 230 В AC; 3300 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 80 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Выход
| Параметр | Значение |
| Номинальное напряжение | 12 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 4 А |
| Номинальная мощность | 51 Вт |
| Диапазон подстройки напряжения | CH1: 10,8 ~ 13,2 В |
| Допуск напряжения | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Пульсации и шум, макс. | 100 мВ п-п |
| Выход №2 | 5 В, 3 А |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 13,8 ~ 16,2 В; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 одобрено |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Прочие параметры
| Параметр | Значение |
| MTBF | 2486,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 416,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса и упаковка | 0,57 кг; 24 шт./13,7 кг/0,83 CUFT |
| Номер корпуса | Case No. 901 |
| Частота преобразования | 45 кГц |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 7 | DC OUTPUT COM |
| 5 | DC OUTPUT +V |
| 6 | DC/DC OUTPUT +5V |
| 8 | NC |
Кривые и режимы работы
При естественном охлаждении без вентилятора допустимая нагрузка снижается с ростом температуры окружающей среды. При установке с вентилятором производитель указывает минимальный воздушный поток 18,2 CFM на расстоянии 10 см.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Температурный дерейтинг по высоте над уровнем моря: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
