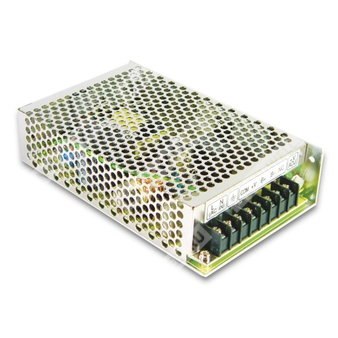

ADS-5524 - импульсный AC-DC источник питания мощностью 55 Вт с двумя выходами 24 В и 5 В для промышленного применения.
Назначение: преобразование сетевого переменного напряжения в стабилизированные постоянные напряжения для питания промышленной аппаратуры, средств автоматики и электронных систем.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной воздушной конвекции.
- Испытание при 100% полной нагрузке на этапе прогонки.
- Фиксированная частота переключения 45 кГц.
- 2 года гарантии.
Расшифровка партномера
| Позиция в маркировке | Значение |
| ADS | Серия источников питания Mean Well ADS |
| 55 | Номинальная мощность: 55 Вт |
| 24 | Основной выход: 24 В постоянного тока |
| 24 (модель ADS-5524) | Вспомогательный выход: 5 В постоянного тока |
Выход
| Параметр | Значение для ADS-5524 |
| Количество выходов | 2 |
| Выход 1 | CH1 |
| Выход 2 | CH2 |
| Номинальное выходное напряжение CH1 | 24 В |
| Номинальный ток CH1 | 2 А |
| Диапазон регулировки тока CH1 | 0 ~ 2,5 А |
| Номинальное выходное напряжение CH2 | 5 В |
| Номинальный ток CH2 | 2 А |
| Диапазон регулировки тока CH2 | 0 ~ 4 А |
| Номинальная мощность | 58 Вт |
| Пульсации и шум | 100 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Диапазон регулировки выходного напряжения CH1 | 21,6 ~ 26,4 В |
| Линейная стабилизация | ±3,0% |
| Стабилизация по нагрузке CH1 | ±1,0% |
| Стабилизация по нагрузке CH2 | ±0,5% |
| Стабилизация по линии CH1 | ±0,5% |
| Стабилизация по линии CH2 | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типичный КПД | 79% |
| Потребляемый ток AC | 1,6 А при 115 В AC / 1 А при 230 В AC |
| Пусковой ток | Холодный старт: 20 А при 115 В AC / 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
| Время установки, время нарастания | 1400 мс, 50 мс при 230 В AC; 3300 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение CH1 | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60°C (см. график снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) по выходу CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Механические данные
| Параметр | Значение |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,57 кг |
| Упаковка | 24 шт. / 13,7 кг / 0,83 куб. фута |
| Номер корпуса | 901 |
Надежность
| Параметр | Значение |
| MTBF | 2486,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 416,3 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 7 | DC OUTPUT COM |
| 5 | DC OUTPUT +V |
| 6 | NC |
| 8 | DC/DC OUTPUT +5V |
Дополнительные сведения
| Параметр | Значение |
| Частота переключения | 45 кГц |
| Метод охлаждения | Свободная воздушная конвекция |
| Режим работы по защите | Hiccup mode с автоматическим восстановлением |
| Класс монтажа | Компонент для установки в конечное изделие |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно включенными конденсаторами.
3. Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм × 1 мм. Конечное оборудование должно быть перепроверено на соответствие директивам ЭМС.
5. Снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Обозначения по модели: ADS-5524 соответствует исполнению серии ADS-55 с выходными напряжениями 24 В и 5 В, суммарной мощностью 55 Вт, для применения в промышленной силовой электронике и системах управления.
