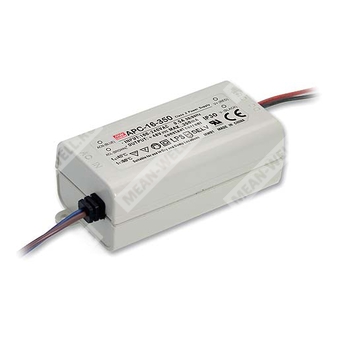

APC-16-350
APC-16-350 - компактный источник питания постоянного тока для светодиодных и маломощных электронных нагрузок.
Назначение и общая характеристика
APC-16-350 представляет собой импульсный источник питания с одним выходом, выполненный по схеме стабилизации постоянного тока. Модель предназначена для питания светодиодных светильников, декоративных и рекламных световых устройств, а также других нагрузок, требующих ограниченного тока при широком диапазоне входного переменного напряжения.
Изделие выполнено в полностью изолированном пластиковом корпусе, имеет компактные габариты, работает с естественным охлаждением за счёт свободной конвекции воздуха и относится к устройствам класса II, без защитного заземления.
Расшифровка партномера
| Партномер | Расшифровка |
| APC | Серия источников питания постоянного тока Mean Well APC |
| 16 | Номинальная мощность 16 Вт |
| 350 | Номинальный выходной ток 350 мА |
Особенности
- Стабилизация по току.
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Компактное исполнение.
- Охлаждение естественной конвекцией воздуха.
- Устройство класса II, без вывода защитного заземления.
- Соответствие классу 2.
- Соответствие требованиям ограниченной мощности источника.
- Исполнение IP42.
- Подходит для светодиодных светильников и оборудования, включая декоративные и рекламные устройства.
- Испытание при полной нагрузке до 100%.
- Низкая стоимость при высокой надёжности.
Применение
Источник питания APC-16-350 предназначен для светодиодных светотехнических изделий, декоративного освещения, рекламных устройств и иной аппаратуры, где требуется стабильный ток 350 мА при ограниченной выходной мощности.
Параметры
Выход
| Параметр | Значение |
| Диапазон выходного напряжения | 12–48 В |
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 16,8 Вт |
| Пульсации и шум | 300 мВ пик-пик |
| Точность установки тока | ±8,0% |
| Точность стабилизации по линии | ±1,0% |
| Точность стабилизации по нагрузке | ±3,0% |
| Время установки, нарастания | 3000 мс, 200 мс при 230 В AC; 3000 мс, 200 мс при 115 В AC, при полной нагрузке |
| Срабатывание перенапряжения | 50,4–60 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, ограничение стабилитроном |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC, 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовой | 84% |
| Потребляемый ток | 0,3 А при 230 В AC; 0,5 А при 115 В AC |
| Пусковой ток, типовой | 45 А, длительность импульса 210 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Время удержания | 20 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Ориентировочное число источников питания на автоматическом выключателе 16 А | 13 шт. при характеристике B; 23 шт. при характеристике C, при 230 В AC |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перенапряжения | Есть |
| Поведение при перенапряжении | Отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30...+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C (0...50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004, BS EN/EN 62368-1 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, выброс 2 кВ, EAC TP TC 020 |
| Класс изделия | Class II, no FG; Class 2 power unit |
| Исполнение | LPS, IP42 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 6411,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1092,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 77 × 40 × 29 мм (Д × Ш × В) |
| Масса | 0,1 кг |
| Упаковка | 120 шт.; 14 кг; 1,06 куб. фута |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует учитывать статическую характеристику. При входе по постоянному току необходимо подключать линию L к положительному полюсу, а линию N — к отрицательному полюсу.
5. Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС-характеристики зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС-директиве на уровне законченной системы.
6. Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае.
7. Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
8. Перед использованием следует обратиться к руководству пользователя по вопросам применения и осторожности при установке для обеспечения водозащиты IP.
