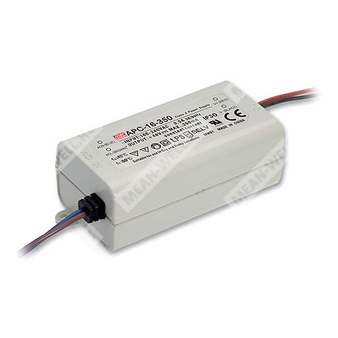

APC-16-700 - компактный источник питания постоянного тока 700 мА для светотехнических и промышленных применений.
APC-16-700 — импульсный источник питания с одним выходом, выполненный по схеме стабилизации тока. Предназначен для питания светодиодных и других нагрузок, требующих постоянного тока, при широком диапазоне сетевого или постоянного входного напряжения. Корпус полностью изолирован, устройство рассчитано на работу с естественным воздушным охлаждением, имеет класс защиты IP42 и относится к устройствам класса II без защитного заземления.
Расшифровка партномера
| Партномер | Расшифровка |
| APC | Серия источников питания постоянного тока Mean Well APC |
| 16 | Номинальная мощность 16 Вт |
| 700 | Номинальный выходной ток 700 мА |
Основные особенности
- Схема стабилизации тока.
- Универсальный вход переменного тока с полным диапазоном.
- Работа от входа постоянного тока.
- Защита от короткого замыкания и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Компактные габариты.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс II, без вывода FG.
- Класс 2.
- Соответствие требованиям LPS.
- Степень защиты IP42.
- Подходит для светодиодных светильников и аналогичных устройств.
- Испытание 100% полной нагрузкой на прогон.
- Низкая стоимость и высокая надёжность.
Применение
- Светодиодные светильники и светотехнические устройства.
- Светодиодная декоративная подсветка.
- Рекламные светодиодные устройства.
- Иные аппараты, требующие стабилизированного постоянного тока 700 мА.
Параметры
Выход
| Номинальный ток | 700 мА |
| Диапазон выходного напряжения | 9–24 В |
| Номинальная мощность | 16,8 Вт |
| Пульсации и шум | 250 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Точность выходного тока | ±8,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время установки, время нарастания | 3000 мс, 200 мс при 115 В AC; 3000 мс, 200 мс при 230 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД | 83% |
| Потребляемый ток | 0,3 А при 230 В AC; 0,5 А при 115 В AC |
| Пусковой ток | 45 А, длительность 210 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Время удержания | 12 мс при 115 В AC; 20 мс при 230 В AC, при полной нагрузке |
Защита
| Перенапряжение | 50,4–60 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Рабочая температура | –30…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | –40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,2%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| MTBF | 6411,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1092,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 77 × 40 × 29 мм (Д × Ш × В) |
| Масса и упаковка | 0,1 кг; 120 шт./14 кг/1,06 CUFT |
Безопасность и ЭМС
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004, BS EN/EN 62368-1 |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, импульс 2 кВ, EAC TP TC 020 |
Примечания
- Если параметры специально не оговорены, измерения выполнены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Для подробностей следует учитывать статические характеристики. При входе DC необходимо подключать линию L к положительному полюсу, а линию N — к отрицательному полюсу.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС-параметры зависят от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие Директиве ЭМС для законченной установки.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя и указаниями по установке для обеспечения IP-защиты.
