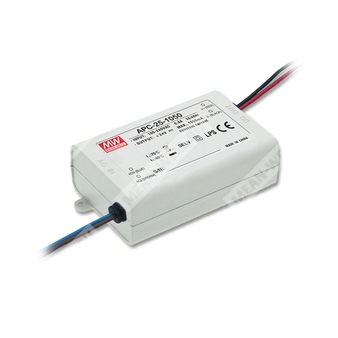

APC-25-1050 - компактный источник питания постоянного тока 25 Вт с выходным током 1050 мА.
Серия APC-25 представляет собой компактные одноканальные импульсные источники питания с режимом стабилизации тока, предназначенные для питания светодиодных и иных нагрузок, требующих фиксированного выходного тока. Модель APC-25-1050 обеспечивает выходной ток 1050 мА, универсальный диапазон входного напряжения переменного и постоянного тока, гальваническую развязку, защиту от короткого замыкания и перенапряжения, а также исполнение в полностью изолированном пластиковом корпусе с естественным охлаждением.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| APC | Серия источников питания Mean Well APC с режимом стабилизации тока |
| 25 | Номинальная выходная мощность класса 25 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Основные особенности
- Источник питания в режиме стабилизации тока.
- Универсальный вход переменного тока с полным диапазоном.
- Допустимый вход постоянного тока в широком диапазоне.
- Выдерживает импульсное входное перенапряжение 300 В AC в течение 5 секунд.
- Защита от короткого замыкания и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Компактное исполнение.
- Охлаждение за счёт свободной конвекции воздуха.
- Степень защиты IP42.
- Испытание 100% полной нагрузки на прогон.
- Подходит для светодиодных светильников и устройств, связанных со светодиодами, например декоративных и рекламных изделий.
- Низкая стоимость и высокая надёжность.
Описание
APC-25-1050 относится к семейству одновыходных импульсных источников питания мощностью 25 Вт. Модель рассчитана на питание нагрузки постоянным стабилизированным током 1050 мА и применяется в электронных устройствах, где требуется надёжный источник для светодиодных модулей и аналогичных потребителей. Конструкция выполнена в компактном корпусе с естественным воздушным охлаждением, что упрощает интеграцию в конечное изделие. Электрическая часть построена по схеме с входным EMI-фильтром, выпрямителем, силовым ключом, импульсным преобразователем, выходным выпрямлением и цепью контроля обратной связи.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Диапазон выходного напряжения | 9 ~ 24 В |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации выходного тока | 5,0% |
| Точность выходного тока | ±8,0% |
| Пусковой режим, время установления | 1500 мс, 30 мс при 115 В AC; 1500 мс, 30 мс при 230 В AC, при полной нагрузке |
| Защита по перенапряжению | 27 ~ 35 В |
| Тип защиты | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 83% |
| Входной ток | 0,4 А при 230 В AC; 0,8 А при 115 В AC |
| Пусковой ток, типовой | 45 А, длительность импульса 310 мкс, измерение при 50% Ipeak, при 230 В AC |
| Максимальное число ИП на автоматическом выключателе 16 А | 9 шт. для характеристики автомата типа B; 15 шт. для автомата типа C при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перенапряжение | 27 ~ 35 В |
| Реакция защиты | Отключение выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая температура, примечание | См. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,2%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин на оси X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry; surge 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA-C22.2 No. 250.0-13, BIS IS15885, EAC TP TC 004, IP42, BS EN/EN 62368-1 |
Надёжность
| Параметр | Значение |
| MTBF | 4955,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 504,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 84 × 57 × 29,5 мм (Д × Ш × В) |
| Масса | 0,13 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 72 шт. |
| Масса упаковки | 10,4 кг |
| Объём упаковки | 0,92 куб. фута |
Схема подключения и конструктив
Провода подключения выполнены проводом UL1569 18AWG. Вход: AC/L, коричневый; AC/N, синий. Выход: V+, красный; V-, чёрный. Длина проводов указана как 150 ±10 мм.
Конструктивное исполнение соответствует корпусу Case No. PCD16A. Указана максимальная температура корпуса T case 5.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статическую характеристику.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Так как ЭМС зависит от полной установки, конечный изготовитель должен повторно подтвердить соответствие ЭМС для готового изделия.
- Для моделей без вентилятора применяется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м при высоте более 2000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Перед применением следует изучить руководство пользователя, включая указания по установке и водозащите.
- Изделие не предназначено для применения в светотехнических светильниках LED в ЕС и Китае.
