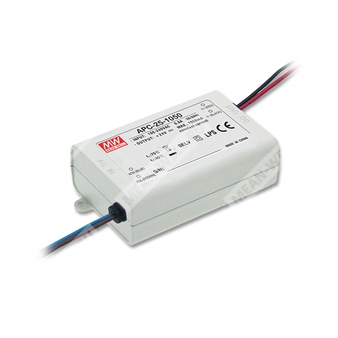

APC-25-350 — компактный источник питания постоянного тока 25 Вт для промышленной аппаратуры и светотехнических устройств.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| APC | Серия источников питания с постоянным током |
| 25 | Номинальная мощность 25 Вт |
| 350 | Номинальный выходной ток 350 мА |
Назначение и особенности
- Источник питания с режимом стабилизации постоянного тока.
- Универсальный диапазон входного переменного напряжения.
- Устойчивость к импульсному перенапряжению сети до 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Компактное исполнение.
- Охлаждение за счёт свободной конвекции воздуха.
- Степень защиты IP42.
- Испытание 100% полной нагрузкой в режиме burn-in.
- Подходит для светодиодной аппаратуры и связанных устройств, включая декоративные и рекламные решения.
- Низкая стоимость при высокой надёжности.
- Предназначен для применения в составе конечного оборудования.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 25–70 В |
| Номинальная выходная мощность | 24,5 Вт |
| Допуск по току | ±8,0% |
| Пульсации выходного тока | 5,0% |
| Уставка и время выхода на режим | 1500 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Защита от перенапряжения | 76–94 В |
| Тип защиты | Отключение выходного напряжения, восстановление после повторного включения питания |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД тип. | 83% |
| Входной ток | 0,4 А при 230 В AC; 0,8 А при 115 В AC |
| Пусковой ток тип. | 45 А, длительность 310 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимальное количество БП на автоматический выключатель 16 А | 9 шт. при характеристике B; 15 шт. при характеристике C, при 230 В AC |
| Время удержания | 20 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (кроме APC-25-350), EAC TP TC 004, IP42, BS EN/EN 62368-1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень лёгкой промышленности (импульс 2 кВ), EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4955,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 504,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 84 × 57 × 29,5 мм (Д × Ш × В) |
| Масса | 0,13 кг |
| Упаковка | 72 шт. / 10,4 кг / 0,92 куб. фута |
Подключение и конструктив
| Параметр | Значение |
| Тип корпуса | Полностью изолированный пластиковый корпус |
| Провод входа | UL1569 18 AWG |
| Провод выхода | UL1569 18 AWG |
| Входные выводы | AC/L (коричневый), AC/N (синий) |
| Выходные выводы | V+ (красный), V− (чёрный) |
| Примечание по температуре корпуса | T case: максимальная температура корпуса |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует использовать статическую характеристику.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производителю конечного изделия требуется повторно подтвердить соответствие директиве ЭМС для всей системы.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C на 1000 м.
- Для любого применения и указаний по монтажу с обеспечением водозащиты IP следует обращаться к руководству пользователя перед использованием.
- Данный продукт не предназначен для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
