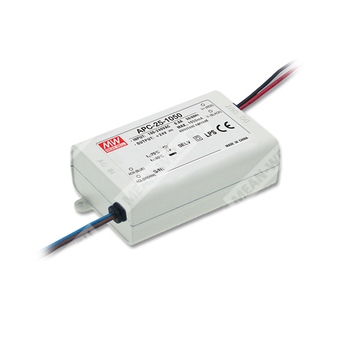

APC-25-500 - компактный источник питания постоянного тока мощностью 25,2 Вт для нагрузки 500 мА.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| APC | Серия источников питания с постоянным током |
| 25 | Номинальная мощность класса 25 Вт |
| 500 | Номинальный выходной ток 500 мА |
Назначение и особенности
APC-25-500 представляет собой одноканальный импульсный источник питания с постоянным током, предназначенный для питания нагрузки с заданным током 500 мА. Устройство рассчитано на универсальный вход переменного тока, имеет полностью изолированный пластиковый корпус, компактные габариты и естественное охлаждение за счет свободной конвекции воздуха.
Основные особенности
- режим стабилизации тока;
- универсальный вход переменного тока;
- переносимость импульсного перенапряжения входа до 300 В переменного тока в течение 5 с;
- защита от короткого замыкания и перенапряжения;
- полностью изолированный пластиковый корпус;
- компактное исполнение;
- охлаждение свободной конвекцией;
- исполнение IP42;
- 100% испытание под полной нагрузкой;
- подходит для светотехнических изделий и оборудования, включая светодиодную декорацию и рекламные устройства.
Параметры выхода
| Номинальный выходной ток | 500 мА |
| Диапазон выходного напряжения | 15 ~ 50 В |
| Номинальная мощность | 25,2 Вт |
| Пульсации тока | 5,0% |
| Точность тока | ±8,0% |
Параметры входа
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 83% |
| Входной ток | 0,4 А при 230 В переменного тока; 0,8 А при 115 В переменного тока |
| Пусковой ток типовой | 45 А, длительность 310 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Максимальное количество блоков питания на автоматическом выключателе 16 А | 9 шт. при характеристике B / 15 шт. при характеристике C при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Пусковые и временные характеристики
| Время установки | 1500 мс |
| Время нарастания | 30 мс при 230 В переменного тока |
| Время удержания | 20 мс при 230 В переменного тока |
| Время удержания | 12 мс при 115 В переменного тока |
Защитные функции
| Защита от перенапряжения | 76 ~ 94 В |
| Тип защиты | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Условия эксплуатации
| Рабочая температура | -30 ~ +70 °C |
| Рабочая температура при ограничении нагрузки | См. кривую дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,2%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход - выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход - выход: более 100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
Параметры электромагнитной совместимости
| Эмиссия | Соответствие BS EN/EN55032, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, импульс 2 кВ; EAC TP TC 020 |
Надежность, размеры и упаковка
| MTBF | 4955,9 тыс. ч минимально по Telcordia SR-332 (Bellcore); 504,9 тыс. ч минимально по MIL-HDBK-217F (25 °C) |
| Габариты | 84 × 57 × 29,5 мм |
| Масса | 0,13 кг |
| Упаковка | 72 шт. / 10,4 кг / 0,92 куб. фута |
Механическое исполнение
| Тип корпуса | Case No. PCD16A |
| Выводы входа | AC/L коричневый, AC/N синий |
| Выводы выхода | V+ красный, V- черный |
| Сечение провода | UL1569 18AWG |
| Длина проводов | 150 ±10 мм |
| Максимальная температура корпуса | T case 5 |
Стандарты безопасности
| Безопасность | UL8750, CSA-C22.2 No. 250.0-13, BIS IS15885, EAC TP TC 004, IP42, BS EN/EN 62368-1 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать статическую характеристику.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для готового изделия.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C на 1000 м.
- Перед использованием следует ознакомиться с руководством по применению и мерами предосторожности при установке IP-защиты.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае.
