APC-35-1050

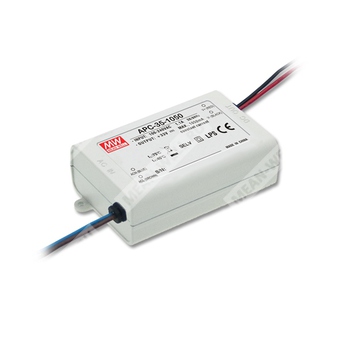

APC-35-1050 — источник питания постоянного тока с одним выходом для промышленного и светотехнического применения.
Расшифровка партномера
| Позиция | Значение |
| APC | Серия источников питания APC |
| 35 | Номинальная мощность 35 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Краткое описание
APC-35-1050 представляет собой компактный импульсный источник питания с режимом стабилизации тока, предназначенный для питания нагрузок с требованием постоянного тока. Устройство выполнено в полностью изолированном пластиковом корпусе, рассчитано на работу от универсальной сети переменного тока и от источников постоянного тока в широком диапазоне входных напряжений.
Особенности
- Режим стабилизации тока.
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульсное входное напряжение 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Компактные габариты.
- Охлаждение за счет свободной конвекции воздуха.
- Конструктивное исполнение IP42.
- 100% испытание при полной нагрузке на прогрев.
- Подходит для светотехнических изделий и устройств, включая LED-декор и рекламные устройства.
- Низкая стоимость, высокая надежность.
Применение
- Светотехнические устройства.
- Светодиодный декор.
- Рекламные световые устройства.
- Промышленная и бытовая аппаратура, требующая источника постоянного тока.
Технические параметры
Выход
| Параметр | Значение |
| Диапазон выходного напряжения | 11–33 В |
| Номинальный выходной ток | 1050 мА |
| Номинальная выходная мощность | 34,7 Вт |
| Пульсации выходного тока | 5,0% |
| Точность установки тока | ±8,0% |
| Время установки, время нарастания | 1500 мс, 40 мс при 230 В переменного тока; 1500 мс, 40 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
| Защита от перенапряжения | 36–43 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 84% |
| Входной ток | 0,5 А при 230 В переменного тока; 0,75 А при 115 В переменного тока |
| Пусковой ток, тип. | Холодный старт 45 А, длительность 490 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Максимальное число БП на автоматическом выключателе 16 А | 5 шт. при характеристике B; 9 шт. при характеристике C при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | BS EN/EN 62368-1 |
| Соответствие ЭМС по излучению | BS EN/EN55032, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Соответствие ЭМС по помехоустойчивости | BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry (скачок 2 кВ), EAC TP TC 020 |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 4955,9 тыс. ч min. по Telcordia SR-332 (Bellcore); 550,4 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 84 × 57 × 29,5 мм |
| Масса | 0,18 кг |
| Упаковка | 72 шт. / 14 кг / 0,92 CUFT |
| Исполнение корпуса | IP42 |
| Тип охлаждения | Свободная конвекция воздуха |
| Монтаж | Свободное размещение; выводы для подключения |
Механическое исполнение
Корпус прямоугольный, компактный, с выводами для подключения входа и выхода. Входные проводники обозначены как AC/N (синий) и AC/L (коричневый), выходные — V+ (красный) и V- (черный). Длина выводов составляет 150±10 мм. Указан тип корпуса PCD16A.
Блок-схема
Функциональная структура включает входной EMI-фильтр, выпрямитель, силовой ключ, PWM-управление, выходной выпрямитель и фильтр, а также цепь контроля и обратной связи.
Примечания
1. Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статическую характеристику.
3. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всего изделия.
4. При высоте эксплуатации выше 2000 м требуется температурное дерейтингование: 5 °C/1000 м для моделей с вентилятором и 3,5 °C/1000 м для моделей без вентилятора.
5. Для замечаний по применению и по установке функции влагозащиты IP следует обращаться к руководству пользователя перед использованием.
6. Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае.
