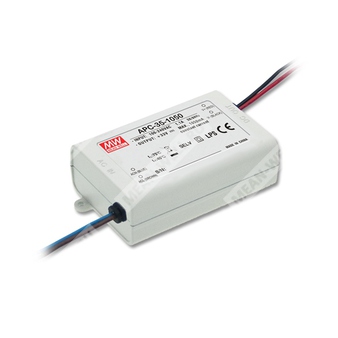

APC-35-500
APC-35-500 - компактный источник питания постоянного тока 35 Вт для светодиодной и промышленной аппаратуры.
Расшифровка партномера
| Элемент партномера | Значение |
|---|---|
| APC | Серия источников питания APC |
| 35 | Номинальная мощность 35 Вт |
| 500 | Номинальный выходной ток 500 мА |
Краткое описание
APC-35-500 представляет собой одно-выходной импульсный источник питания с режимом стабилизации тока, предназначенный для питания светодиодных нагрузок и другой аппаратуры, требующей стабильного токового режима. Модель выполнена в полностью изолированном пластиковом корпусе, имеет компактные размеры, работает с универсальным входом переменного и постоянного тока и рассчитана на естественное охлаждение за счёт свободной конвекции воздуха.
Особенности
- Источник питания в режиме стабилизации тока.
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульсное входное напряжение 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Компактное исполнение.
- Охлаждение естественной конвекцией воздуха.
- Степень защиты IP42.
- 100% испытание под полной нагрузкой на прогонке.
- Подходит для светодиодной аппаратуры и устройств, например светодиодной декоративной или рекламной техники.
- Низкая стоимость при высокой надёжности.
Назначение
Источник питания предназначен для применения в светодиодных светильниках, декоративной и рекламной светотехнике, а также в другой аппаратуре, где требуется постоянный ток в заданном диапазоне напряжения.
Параметры
Выход
| Параметр | Значение |
|---|---|
| Диапазон выходного напряжения | 25–70 В |
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 35 Вт |
| Пульсации выходного тока | 5,0% |
| Точность стабилизации тока | ±8,0% |
| Уставка и время нарастания | 1500 мс, 40 мс при 230 В переменного тока; 1500 мс, 40 мс при 115 В переменного тока; при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 12 мс при 115 В переменного тока; при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 84% |
| Входной ток | 0,5 А при 230 В переменного тока; 0,75 А при 115 В переменного тока |
| Пусковой ток | 45 А, длительность импульса 490 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Максимальное количество блоков питания на автоматическом выключателе 16 А | 5 шт. при автомате типа B; 9 шт. при автомате типа C; при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
|---|---|
| Перенапряжение | 110–130 В |
| Тип защиты | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | от -30 до +70 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 4955,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 550,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 84 × 57 × 29,5 мм |
| Масса | 0,18 кг |
| Упаковка | 72 шт. / 14 кг / 0,92 куб. фута |
Соответствие стандартам и EMC
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750, CSA-C22.2 No. 250.0-13, BIS IS15885, EAC TP TC 004, IP42, BS EN/EN 62368-1 |
| Эмиссия EMC | BS EN/EN55032, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость EMC | BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень для лёгкой промышленности, импульс 2 кВ; EAC TP TC 020 |
Примечания
- Если отдельно не оговорено иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение выходной нагрузки. Для подробностей следует учитывать статическую характеристику.
- Источник питания рассматривается как компонент, применяемый совместно с конечным изделием. Поскольку EMC зависит от целостной установки, производитель конечного оборудования должен повторно оценить соответствие EMC для всего изделия.
- При высоте эксплуатации более 2000 м требуется температурный дерейтинг: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для рекомендаций по применению и по монтажу с обеспечением водозащиты необходимо руководствоваться руководством пользователя перед использованием.
- Данное изделие не предназначено для применения в светодиодных светильниках на территории ЕС и Китая.
Топология и конструкция
Блок выполнен по импульсной схеме с входным EMI-фильтром, выпрямителем, узлом силового переключения, PWM-управлением, выходным выпрямителем и фильтром, а также цепью контроля обратной связи. Частота преобразования составляет 60 кГц.
Механическое исполнение
Корпус выполнен в пластиковом исполнении, с выводами входа и выхода на проводах. Входные провода: AC/N (синий), AC/L (коричневый). Выходные провода: V+ (красный), V− (чёрный). Длина выводов указана 150±10 мм. Дополнительно приведены монтажные и габаритные размеры корпуса в соответствии с чертежом механического исполнения.
Дополнительные сведения
Класс защиты от проникновения соответствует IP42. В документе также указана пригодность источника для работы в составе светодиодной аппаратуры и устройств, связанных с декоративным и рекламным освещением, при соблюдении ограничений применения.
