APC-8-250

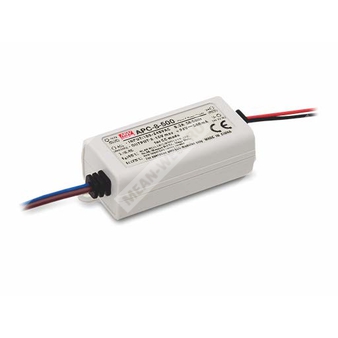

APC-8-250 — компактный AC/DC источник питания постоянного тока для питания светодиодных нагрузок.
Общее описание
APC-8-250 представляет собой одно-выходной импульсный источник питания мощностью 8 Вт с режимом стабилизации тока. Устройство рассчитано на питание светодиодных и других маломощных нагрузок, где требуется стабильный выходной ток при широком диапазоне входного напряжения. Источник выполнен в полностью изолированном пластиковом корпусе, относится к классу II, не имеет защитного заземления и предназначен для работы с естественным охлаждением за счёт свободной конвекции воздуха.
Модель APC-8-250 отличается выходным током 250 мА и расширенным диапазоном выходного напряжения 16–32 В, что делает её применимой в LED-системах с соответствующим числом последовательно соединённых светодиодов. По конструкции и назначению изделие ориентировано на компактные встроенные решения в светотехнической и аппаратной технике.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|---|
| APC | Серия источников питания APC |
| 8 | Номинальная мощность 8 Вт |
| 250 | Выходной ток 250 мА |
Особенности
- Стабилизация выходного тока.
- Широкий диапазон входного напряжения переменного тока 90–264 В.
- Работа в классе II, без вывода защитного заземления.
- Полностью изолированный пластиковый корпус.
- Степень защиты корпуса IP42.
- Компактные габариты.
- Охлаждение за счёт свободной конвекции воздуха.
- Защита от короткого замыкания.
- Потребление холостого хода менее 0,5 Вт.
- Испытание на 100% полной нагрузке.
- Низкая стоимость при высокой надёжности.
Применение
- Светодиодные светильники и осветительные устройства.
- Светодиодная декоративная подсветка.
- Рекламные световые устройства.
- Другие маломощные нагрузки, где требуется источник постоянного тока.
Основные параметры
| Параметр | Значение |
|---|---|
| Модель | APC-8-250 |
| Номинальный ток | 250 мА |
| Номинальная мощность | 8 Вт |
| Диапазон выходного напряжения | 16–32 В |
| Пульсации и шум | 350 мВ пик-пик |
| Напряжение холостого хода | 38 В |
| Точность тока | ±8,0% |
| Диапазон работы в режиме стабилизации тока | 50%–100% от номинального выходного напряжения |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127–370 В постоянного тока |
| Частотный диапазон | 47–63 Гц |
| КПД, типовое значение | 82,5% |
| Входной ток | 0,15 А при 230 В переменного тока; 0,3 А при 115 В переменного тока |
| Пусковой ток, типовое значение | 70 А, холодный старт, импульс 120 мкс, измерено при 50% Ipeak и 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
|---|---|
| Номинальный выходной ток | 250 мА |
| Диапазон выходного напряжения | 16–32 В |
| Номинальная выходная мощность | 8 Вт |
| Пульсации и шум | 350 мВ пик-пик |
| Напряжение холостого хода | 38 В |
| Точность выходного тока | ±8,0% |
Защита
| Параметр | Значение |
|---|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | От -15 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C в диапазоне 0–45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
|---|---|
| Испытательное напряжение | Вход/выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN55035, BS EN/EN61000-4-2,3,4,5,6,8,11; уровень для лёгкой промышленности (импульс 2 кВ), EAC TP TC 020 |
Надёжность и механические данные
| Параметр | Значение |
|---|---|
| MTBF | 14511,7 тыс. ч, Telcordia SR-332 (Bellcore); 2275,9 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 60 × 30 × 23,5 мм (Д × Ш × В) |
| Масса | 0,05 кг |
| Упаковка | 144 шт.; 7,6 кг; 0,79 CUFT |
Подключение
При подаче постоянного напряжения на вход следует подключать коричневый провод к положительному полюсу, а синий провод — к отрицательному полюсу.
Выходные провода: красный — «+V», чёрный — «-V». Входные провода: коричневый — «AC/L», синий — «AC/N».
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать статическую характеристику.
4. Область работы в режиме постоянного тока составляет 50%–100% от номинального выходного напряжения. Это допустимая рабочая область для светодиодных применений, однако для конкретной схемы необходимо дополнительно проверить специальные электрические требования.
5. При использовании постоянного входного напряжения коричневый входной провод подключают к положительному полюсу, а синий — к отрицательному.
6. Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае.
7. Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
8. Для применения и замечаний по установке с обеспечением водозащиты следует обращаться к руководству пользователя перед использованием.
