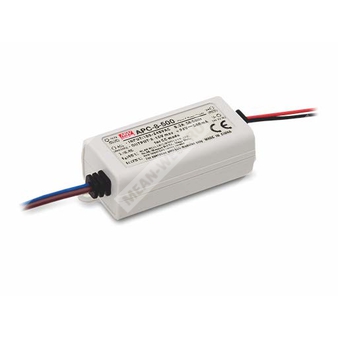

APC-8-350 - источник питания постоянного тока для светодиодных нагрузок мощностью 8 Вт.
APC-8 series — это серия одно-выходных AC/DC источников питания в режиме стабилизации тока для светодиодных применений. Модель APC-8-350 рассчитана на номинальный выходной ток 350 мА и номинальную мощность 8,05 Вт. Изделие предназначено для питания светодиодных светильников и других LED-устройств, где требуется стабильный ток в широком диапазоне входного напряжения сети.
Расшифровка партномера
| Партномер | Расшифровка |
| APC | Серия одно-выходных источников питания APC |
| 8 | Номинальная выходная мощность 8 Вт |
| 350 | Номинальный выходной ток 350 мА |
Назначение и особенности
- Стабилизированный выход по току.
- Универсальный диапазон входного напряжения переменного тока.
- Класс II, без защитного заземления.
- Полностью изолированный пластиковый корпус.
- Исполнение со степенью защиты IP42.
- Компактные габариты.
- Охлаждение за счёт естественной конвекции воздуха.
- Защита от короткого замыкания.
- Потребление мощности без нагрузки менее 0,5 Вт.
- 100% испытание при полной нагрузке.
- Низкая стоимость и высокая надёжность.
- Предназначен для светодиодных светильников и иных светодиодных устройств, включая декоративные и рекламные решения.
Описание
APC-8-350 представляет собой импульсный источник питания AC/DC с одним выходом в режиме постоянного тока. Он принимает сетевое напряжение в диапазоне 90–264 В переменного тока и обеспечивает выходной ток 350 мА при рабочем диапазоне выходного напряжения 11–23 В. Модель рассчитана на применение в маломощных светодиодных системах, где важны компактность, гальваническая изоляция, простота монтажа и устойчивость к типовым сетевым условиям.
Основные параметры
| Параметр | Значение |
| Модель | APC-8-350 |
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 8,05 Вт |
| Диапазон рабочего выходного напряжения | 11–23 В |
| Пульсации и шум | 300 мВпик-пик |
| Напряжение холостого хода | 29 В |
| Точность тока | ±8,0% |
| Потребление без нагрузки | <0,5 Вт |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127–370 В постоянного тока |
| Частота сети | 47–63 Гц |
| КПД | 81,5% |
| Входной ток | 0,15 А при 230 В переменного тока; 0,3 А при 115 В переменного тока |
| Пусковой ток | 70 А, длительность 120 мкс, измерение при 50% Ipeak и 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Время задержки, нарастания | 500 мс, 180 мс при 230 В переменного тока и полной нагрузке |
| Время задержки, нарастания | 3000 мс, 150 мс при 115 В переменного тока и полной нагрузке |
Выходные параметры
| Параметр | Значение |
| Номинальный ток | 350 мА |
| Диапазон выходного напряжения | 11–23 В |
| Номинальная мощность | 8,05 Вт |
| Пульсации и шум | 300 мВпик-пик |
| Напряжение холостого хода | 29 В |
| Точность тока | ±8,0% |
| Область стабилизации постоянного тока | 50%–100% номинального выходного напряжения |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | −15…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,2%/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, импульс 2 кВ, EAC TP TC 020 |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 14511,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 2275,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 60 × 30 × 23,5 мм |
| Масса | 0,05 кг |
| Упаковка | 144 шт.; 7,6 кг; 0,79 куб. фута |
Монтаж и подключения
Выводы выполнены гибкими проводами. Для входа применяются провода UL1569 18AWG, для выхода — UL1569 20AWG. Длина выводов указана как 150±10 мм. Цветовая маркировка проводов:
- AC/L — коричневый;
- AC/N — синий;
- +V — красный;
- -V — чёрный.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать статическую характеристику.
- Режим стабилизации постоянного тока действует в диапазоне 50–100% номинального выходного напряжения. Это рабочая область для светодиодных применений, однако для специальных системных требований требуется дополнительная проверка.
- При подаче постоянного напряжения на вход коричневый провод необходимо подключать к положительному полюсу, а синий — к отрицательному.
- Изделие не предназначено для применения в составе светодиодных светильников в ЕС и Китае.
- Для высоты эксплуатации выше 2000 м коэффициент снижения допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя и указаниями по водозащищённому монтажу.
