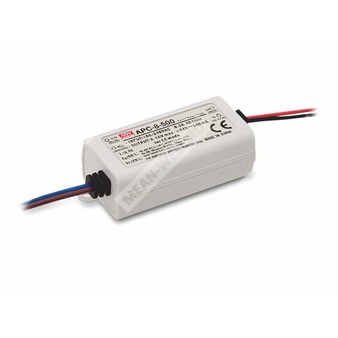

APC-8-500 - импульсный источник питания постоянного тока мощностью 8 Вт для светодиодных нагрузок.
Назначение
APC-8-500 — это одновыходной AC/DC источник питания в режиме стабилизации тока, предназначенный для питания светодиодных нагрузок и других маломощных светодиодных устройств. Модель относится к серии APC-8, рассчитана на работу от универсальной сети переменного тока и обеспечивает номинальный выходной ток 500 мА при мощности до 8 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
| APC | Серия источников питания APC |
| 8 | Номинальная мощность 8 Вт |
| 500 | Номинальный выходной ток 500 мА |
Описание
Серия APC-8 представляет собой однофазный AC/DC источник питания постоянного тока с одним выходом. Устройство принимает входное напряжение в широком диапазоне 90–264 В AC и выпускается в нескольких модификациях с различными номиналами выходного тока: 250 мА, 350 мА, 500 мА и 700 мА. Конструкция ориентирована на применение в маломощных светодиодных системах. Применение исполнения класса II без контакта защитного заземления, а также полностью изолированного пластикового корпуса делает изделие компактным и удобным для встраивания в светотехнические и приборные решения.
Особенности
- Источник питания постоянного тока.
- Широкий диапазон входного напряжения переменного тока.
- Исполнение класса II, без заземляющего контакта.
- Полностью изолированный пластиковый корпус.
- Степень защиты IP42.
- Компактные габариты.
- Охлаждение за счет свободной конвекции воздуха.
- Защита от короткого замыкания.
- Потребление без нагрузки менее 0,5 Вт.
- Испытание на 100% полной нагрузке при прогоне.
- Низкая стоимость при высокой надежности.
Применение
Подходит для светодиодных светильников и устройств, связанных со светодиодами, включая светодиодную декоративную подсветку и рекламные устройства.
Параметры выхода
| Модель | APC-8-500 |
| Номинальный выходной ток | 500 мА |
| Диапазон выходного напряжения | 8–16 В |
| Номинальная выходная мощность | 8 Вт |
| Пульсации и шум | 300 мВ п-п |
| Напряжение холостого хода | 24 В |
| Точность тока | ±8,0% |
| Рабочая область стабилизации тока | 50%–100% от номинального выходного напряжения |
Параметры входа
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 81% |
| Потребляемый ток | 0,15 А при 230 В AC; 0,3 А при 115 В AC |
| Пусковой ток, типовое значение | 70 А, холодный старт, длительность импульса 120 мкс, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Время готовности / нарастания | 500 мс, 180 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое значение | 20 мс при 230 В AC, полная нагрузка |
Параметры защиты
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -15…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,2%/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность, масса, размеры и упаковка
| MTBF | 14511,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 2275,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Размеры | 60 × 30 × 23,5 мм |
| Масса | 0,05 кг |
| Упаковка | 144 шт.; 7,6 кг; 0,79 CUFT |
Электрическая прочность и ЭМС
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, импульс 2 кВ, EAC TP TC 020 |
Стандарты безопасности
| Соответствие | UL8750, CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004; BS EN/EN 62368-1 |
Механические данные
| Корпус | Полностью изолированный пластиковый |
| Степень защиты | IP42 |
| Выводы | Вход: UL1569 18AWG; выход: UL1569 20AWG |
| Длина проводов | 150 ±10 мм |
| Обозначение проводов входа | AC/N — синий, AC/L — коричневый |
| Обозначение проводов выхода | +V — красный, -V — черный |
| Максимальная температура корпуса | tc |
Примечания
- Если специально не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать статическую характеристику.
- Режим стабилизации тока действует в диапазоне 50%–100% от номинального выходного напряжения. Это рабочая область для светодиодных применений, однако для некоторых систем требуется дополнительная проверка электрических требований.
- При подаче постоянного напряжения на вход коричневый провод должен подключаться к положительному полюсу, синий — к отрицательному.
- Данный продукт не предназначен для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендуются серии LPF/NPF/XLG/XLC/XLN.
- При высоте эксплуатации выше 2000 м температура окружающей среды для снижения нагрузки должна корректироваться: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для сведений по установке, включая примечания по влагозащите IP, необходимо обращаться к руководству пользователя.
