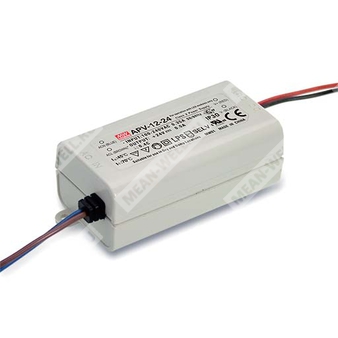

APV-12-12
APV-12-12 - изолированный AC/DC импульсный источник питания постоянного напряжения 12 В для питания нагрузок до 1 А.
Расшифровка партномера
- APV — серия компактных герметизированных (IP42) источников питания в пластиковом корпусе с постоянным напряжением.
- 12 — номинальная выходная мощность серии: 12 Вт.
- 12 — номинальное выходное напряжение: 12 В DC.
Ключевые особенности
- Схема стабилизации: постоянное напряжение.
- Универсальный вход переменного тока (полный диапазон).
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью изолированный пластиковый корпус.
- Охлаждение естественной конвекцией.
- Класс II, без защитного заземления (FG отсутствует).
- Соответствие LPS, SELV.
- Степень защиты корпуса: IP42.
Выходные параметры (APV-12-12)
| Номинальное выходное напряжение | 12 В DC |
| Номинальный ток | 1 А |
| Диапазон тока | 0…1 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум (макс.) | 120 мВп-п |
| Допуск выходного напряжения (суммарный) | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установления, время нарастания (при полной нагрузке) | 1500 мс, 30 мс (при 230 В AC) 1500 мс, 30 мс (при 115 В AC) |
| Время удержания (тип.), при полной нагрузке | 20 мс (при 230 В AC) 15 мс (при 115 В AC) |
Входные параметры
| Диапазон входного напряжения | 90…264 В AC 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД (тип.) | 82% |
| Потребляемый ток от сети | 0,2 А (при 230 В AC) 0,35 А (при 115 В AC) |
| Пусковой ток (тип.) | Холодный старт: 70 А (twidth = 185 мкс, измерено на 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА (при 240 В AC) |
| Макс. количество БП на автомате 16 А | 17 шт. (автомат тип B) / 29 шт. (автомат тип C) при 230 В AC |
Защиты
| Перегрузка | Срабатывание выше 105% от номинальной выходной мощности Тип: режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16 В Тип: отключение выходного напряжения, ограничение стабилитроном |
Изоляция и электрическая прочность
| Испытательное напряжение вход-выход | 3,75 кВ AC |
| Сопротивление изоляции вход-выход | >100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и стандарты безопасности
| Стандарты безопасности | UL8750; CSA C22.2 No.250.0-08; BIS IS15885 (кроме 15 В); EAC TP TC 004; IP42; BS EN/EN 62368-1 |
| ЭМС, излучение | Соответствие BS EN/EN55032; BS EN/EN61000-3-2; BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие BS EN/EN55035; BS EN/EN61000-4-2,3,4,5,6,8,11; уровень «light industry» (импульс перенапряжения 2 кВ); EAC TP TC 020 |
| SELV | Да |
| LPS | Да |
Условия эксплуатации и надежность
| Рабочая температура | -30…+70°C (с учетом «Derating Curve») |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл, суммарно 60 мин по осям X, Y, Z |
| MTBF | 7488,9 тыс. ч (мин.), Telcordia SR-332 (Bellcore) 1132,5 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические данные
| Габариты (Д×Ш×В) | 77×40×29 мм |
| Масса | 0,08 кг |
| Температурная точка корпуса | Tcase: максимальная температура корпуса (указана как контрольная точка) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться дерейтинг; для входа DC: L подключать к положительному полюсу, N — к отрицательному.
- Источник питания рассматривается как компонент конечного изделия; изготовитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на полной установке.
- Время установления измеряется при первом холодном запуске; циклы включения/выключения могут приводить к увеличению времени установления.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для этих регионов рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высотах эксплуатации выше 2000 м (6500 футов).
- Изделия, поставляемые из регионов Америки, могут не иметь логотипа ENEC/BIS.
- Перед использованием следует ознакомиться с руководством пользователя по примечаниям к применению и установке (в т.ч. по защите от воды).
