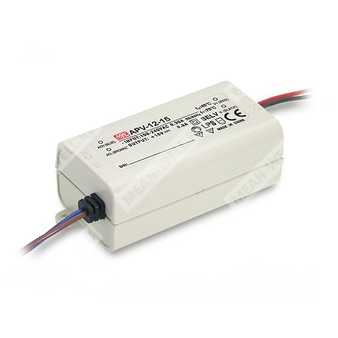

APV-12-15 - изолированный импульсный AC/DC источник питания постоянного напряжения 15 В мощностью 12 Вт.
Расшифровка партномера
APV — серия компактных герметизированных (класс IP42) AC/DC источников питания постоянного напряжения (Constant Voltage).
12 — номинальная выходная мощность серии: 12 Вт.
15 — номинальное выходное напряжение: 15 В DC.
Назначение и конструктивные особенности
- Выход: стабилизированное постоянное напряжение (постоянное напряжение).
- Универсальный вход переменного тока (полный диапазон).
- Полностью изолированный пластиковый корпус.
- Охлаждение: свободная конвекция (без вентилятора).
- Класс II (без функционального заземления).
- LPS, SELV.
- Степень защиты корпуса: IP42.
- Предусмотрены защиты: короткое замыкание, перегрузка, перенапряжение.
- Частота преобразования: 67 кГц.
Выходные параметры (DC)
| Параметр | Значение для APV-12-15 |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 0,8 А |
| Диапазон выходного тока | 0…0,8 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум (макс.) | 120 мВ пик-пик |
| Допуск по выходному напряжению (суммарный) | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Входные параметры (AC/DC)
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД (тип.) | 82% |
| Ток потребления от сети | 0,2 А / 230 В AC; 0,35 А / 115 В AC |
| Пусковой ток (тип.) | 70 А (холодный старт, twidth=185 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Макс. количество БП на автомате 16 А | 17 шт. (тип B) / 29 шт. (тип C) при 230 В AC |
Динамические характеристики
| Параметр | Значение |
| Время установления, нарастания (примеч. 6) | 1500 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC (при полной нагрузке) |
| Время удержания (тип.) | 20 мс / 230 В AC; 15 мс / 115 В AC (при полной нагрузке) |
Защиты
| Функция | Порог/тип |
| Перегрузка | Свыше 105% от номинальной выходной мощности; режим защиты: «hiccup», автоматическое восстановление после устранения перегрузки |
| Перенапряжение | 17,5…21 В; тип защиты: отключение выходного напряжения, ограничение стабилитроном |
Электрическая прочность изоляции и изоляционные параметры
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 3,75 кВ AC |
| Сопротивление изоляции вход–выход | >100 МОм / 500 В DC / 25°C / 70% RH |
Соответствие по безопасности и ЭМС
| Раздел | Соответствие |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, EAC TP TC 004, IP42, BS EN/EN 62368-1 (BIS IS15885 — не применяется к 15 В) |
| ЭМС, излучение | Соответствие BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие BS EN/EN55035, BS EN/EN61000-4-2,3,4,5,6,8,11; уровень «light industry» (импульс 2 кВ), EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70°C (с учетом кривой дерейтинга) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибростойкость | 10…500 Гц, 2G, 10 мин/1 цикл, в течение 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 7488,9 тыс. ч (мин., Telcordia SR-332); 1132,5 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 77×40×29 мм |
| Масса | 0,08 кг |
| Проводники (вход AC) | UL1569 18AWG |
| Проводники (выход DC) | UL1569 20AWG |
| Маркировка/цвета проводов входа | AC/L — коричневый; AC/N — синий |
| Маркировка/цвета проводов выхода | +V — красный; -V — черный |
| Длина проводов | 150±10 мм (вход и выход) |
| Tcase | Указан как «макс. температура корпуса» (T case: Max. Case Temperature) |
Упаковка
| Параметр | Значение |
| Упаковка | 120 шт./11,8 кг/1,06 CUFT |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", оконцованной конденсаторами 0,1 мкФ и 47 мкФ, соединенными параллельно.
- Допуск по выходному напряжению включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; для входа DC подключать провод L к положительному полюсу, N — к отрицательному.
- Источник питания рассматривается как компонент конечного изделия; из-за влияния монтажа на ЭМС производитель конечного оборудования должен повторно квалифицировать соответствие директиве ЭМС для всей установки.
- Время установления измеряется при первом включении (cold start). Повторные включения/выключения могут приводить к увеличению времени установления.
- Изделие не предназначено для применения в светильниках LED в ЕС и Китае; для этих рынков рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м.
- Изделия, поставляемые из регионов Америк, могут не иметь логотипа ENEC/BIS; требуется уточнение у представителя MEAN WELL.
- Для примечаний по применению и условиям монтажа функции защиты от воды IP — следует обращаться к руководству пользователя.
