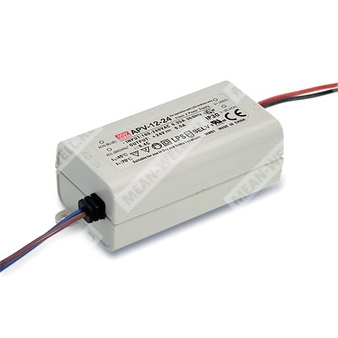

APV-12-24 - однофазный AC/DC импульсный источник питания постоянного напряжения 24 В для питания электронной аппаратуры.
Расшифровка партномера
- APV — серия компактных импульсных AC/DC источников питания в полностью изолированном пластиковом корпусе.
- 12 — номинальная выходная мощность серии: 12 Вт.
- 24 — номинальное выходное напряжение: 24 В DC.
Назначение и конструктивные особенности
- Стабилизация по напряжению (концепция постоянного напряжения).
- Универсальный вход переменного тока (полный диапазон).
- Полная гальваническая развязка, пластиковый корпус.
- Охлаждение: естественная конвекция.
- Класс II (без клеммы защитного заземления).
- Исполнение IP42.
- Узел соответствует категории SELV, LPS.
Выходные параметры (APV-12-24)
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 0,5 А |
| Диапазон выходного тока | 0…0,5 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулирование по сети | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Перенастройка/подстройка выходного напряжения (диапазон) | 27,6…32,4 В |
Входные параметры
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД (тип.) | 84% |
| Потребляемый ток от сети | 0,2 А при 230 В AC; 0,35 А при 115 В AC |
| Пусковой ток (тип.) | 70 А (холодный старт, twidth=185 мкс при 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Макс. число БП на автомате 16 А | 17 шт. (тип B) / 29 шт. (тип C) при 230 В AC |
Временные характеристики
| Время запуска/время нарастания | 1500 мс, 30 мс (при 230 В AC); 1500 мс, 30 мс (при 115 В AC), при полной нагрузке |
| Время удержания (тип.) | 20 мс (при 230 В AC); 15 мс (при 115 В AC), при полной нагрузке |
Защиты
| Перегрузка | Срабатывание при мощности выше 105% номинальной |
| Режим защиты от перегрузки | «Hiccup» (прерывистый режим), автоматическое восстановление после устранения неисправности |
| Перенапряжение (порог) | 27,6…32,4 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации и надежность
| Рабочая температура | -30…+70 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл, суммарно 60 мин по осям X/Y/Z |
| MTBF | 7488,9 тыс. ч мин. (Telcordia SR-332); 1132,5 тыс. ч мин. (MIL-HDBK-217F, 25 °C) |
Электрическая прочность изоляции и стандарты
| Испытательное напряжение изоляции (вход-выход) | 3,75 кВ AC |
| Сопротивление изоляции (вход-выход) | >100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.0-08; EAC TP TC 004; IP42; BS EN/EN 62368-1; BIS IS15885 (исключая 15 В) |
| ЭМС (излучение) | Соответствие BS EN/EN55032; BS EN/EN61000-3-2; BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN55035; BS EN/EN61000-4-2,3,4,5,6,8,11; уровень «light industry» (импульс перенапряжения 2 кВ); EAC TP TC 020 |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 77×40×29 мм |
| Масса | 0,08 кг |
| Длина проводов | 150±10 мм (вход); 150±10 мм (выход) |
| Провода (вход) | UL1569 18AWG |
| Провода (выход) | UL1569 20AWG |
| Цветовая маркировка входа | AC/L — коричневый; AC/N — синий |
| Цветовая маркировка выхода | +V — красный; -V — черный |
Примечания
- Параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, регулирование по сети и регулирование по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой нагрузки; для входа DC: L подключать к «плюсу», N — к «минусу».
- Источник питания рассматривается как компонент конечного изделия; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтверждать соответствие директиве ЭМС на полностью собранной установке (доступно по указанной в документе ссылке).
- Время запуска измерено при первом холодном включении; циклы включения/выключения могут увеличивать время запуска.
- Изделие не предназначено для светодиодных светильников (luminaire) для ЕС и Китая; для ЕС/Китая рекомендуются серии LPF/NPF/XLG/XLC/XLN.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
- Изделия из регионов Америк могут не иметь логотипа ENEC/BIS; для уточнения требуется обращение к представителю MEAN WELL.
- По примечаниям применения и установке с учетом функций IP влагозащиты следует использовать руководство пользователя (ссылка приведена в документе).
