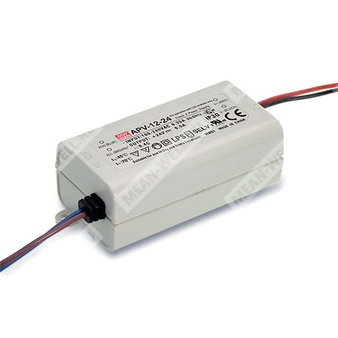

APV-12-5 - одноканальный импульсный AC/DC источник питания постоянного напряжения 5 В для питания низковольтной нагрузки.
Расшифровка партномера
- APV — серия компактных изолированных AC/DC источников питания в пластиковом корпусе.
- 12 — номинальная выходная мощность серии: 12 Вт (для APV-12-5 фактически 10 Вт).
- 5 — номинальное выходное напряжение: 5 В DC.
Назначение и общие сведения
- Топология: импульсный преобразователь AC/DC, одноканальный выход, стабилизация по напряжению (constant voltage).
- Вход: универсальный AC / допускается DC-вход.
- Изоляция: полностью изолированный пластиковый корпус, класс II (без защитного заземления).
- Охлаждение: свободная конвекция.
- Класс защиты оболочки: IP42.
- SELV, LPS.
Выходные параметры (APV-12-5)
| Номинальное выходное напряжение | 5 В DC |
| Номинальный ток | 2 А |
| Диапазон тока | 0…2 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум (макс.) | 100 мВп-п |
| Допуск выходного напряжения (суммарный) | ±5,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска, время нарастания | 1500 мс, 30 мс (при полной нагрузке) |
| Время удержания (тип.) | 20 мс / 230 В AC; 15 мс / 115 В AC (при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения AC | 90…264 В AC |
| Диапазон входного напряжения DC | 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД (тип.) | 76% |
| Входной ток | 0,2 А / 230 В AC; 0,35 А / 115 В AC |
| Пусковой ток (тип.) | 70 А, холодный старт (twidth=185 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Макс. кол-во БП на автомате 16 А | 17 шт. (тип B) / 29 шт. (тип C) при 230 В AC |
Защиты
| Перегрузка |
Срабатывание: выше 105% номинальной выходной мощности
Режим: hiccup, автоматическое восстановление после устранения неисправности
|
| Перенапряжение |
Диапазон срабатывания: 5,75…6,75 В
Тип: отключение выходного напряжения, ограничение стабилитроном
|
| Короткое замыкание | Заявлено в перечне защит (параметры не нормированы в таблице) |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение вход-выход | 3,75 кВ AC |
| Сопротивление изоляции вход-выход | >100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (нормирование)
| ЭМС излучение |
Соответствие BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС устойчивость |
Соответствие BS EN/EN55035, BS EN/EN61000-4-2,3,4,5,6,8,11; уровень light industry (импульс перенапряжения 2 кВ), EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -30…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл, суммарно 60 мин по осям X, Y, Z |
| MTBF | 7488,9 тыс. часов (мин.), Telcordia SR-332; 1132,5 тыс. часов (мин.), MIL-HDBK-217F (25°C) |
| Макс. температура корпуса (Tcase) | Указана как параметр контроля (числовое значение не нормировано) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 77×40×29 мм |
| Масса | 0,08 кг |
| Длина проводов | 150±10 мм (вход), 150±10 мм (выход) |
| Маркировка проводов (вход AC) | AC/L — коричневый; AC/N — синий |
| Маркировка проводов (выход DC) | +V — красный; -V — черный |
| Тип проводов | UL1569: вход 18 AWG; выход 20 AWG |
| Частота преобразования (fosc) | 67 кГц |
Стандарты безопасности (перечень)
| Сертификационные/нормативные ссылки |
UL8750, CSA C22.2 No.250.0-08, BIS IS15885 (исключая 15 В), EAC TP TC 004, IP42,
BS EN/EN 62368-1 approved
|
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12" витой пары, на конце которой параллельно установлены конденсаторы 0,1 мкФ и 47 мкФ.
- Допуск: включает установочную точность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение мощности; для DC-входа L подключать к «плюсу», N — к «минусу».
- Источник питания рассматривается как компонент конечного изделия; характеристики ЭМС зависят от монтажа и должны повторно подтверждаться на уровне конечного оборудования (ссылка на EMI statement приведена в документе).
- Время запуска измеряется при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Изделие не предназначено для LED-светильников в ЕС и Китае; для этих применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- Снижение допустимой температуры окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Изделия, поставляемые из регионов Америки, могут не иметь логотип ENEC/BIS; требуется уточнение у MEAN WELL.
- Для примечаний по применению и установке с учетом IP-защиты предусмотрено руководство пользователя (ссылка приведена в документе).
