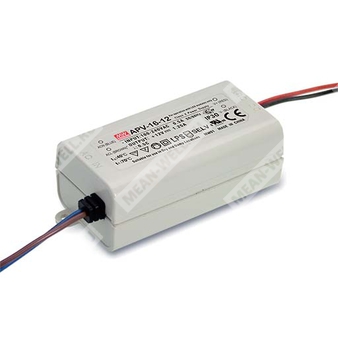

APV-16-15 - компактный изолированный импульсный AC/DC источник питания постоянного напряжения 15 В мощностью 15 Вт.
Расшифровка партномера
- APV — серия герметизированных (пластиковый корпус) источников питания постоянного напряжения.
- 16 — номинальная мощность серии: 16 W (для варианта 15 В — 15 W).
- 15 — номинальное выходное напряжение: 15 V DC.
Ключевые особенности
- Схема стабилизации: постоянное напряжение.
- Универсальный вход переменного тока (полный диапазон).
- Защиты: короткое замыкание / перегрузка / перенапряжение.
- Полностью изолированный пластиковый корпус, охлаждение свободной конвекцией.
- Класс II (без защитного заземления), Class 2, SELV, LPS.
- Степень защиты корпуса: IP42.
- Пригоден для LED-связанной аппаратуры/устройств (например, декоративная/рекламная подсветка) с учетом ограничений по применению (см. примечания).
Выходные параметры (APV-16-15)
| Номинальное выходное напряжение | 15 V DC |
| Номинальный ток | 1 A |
| Диапазон тока | 0…1 A |
| Номинальная мощность | 15 W |
| Пульсации и шум (макс.) | 120 mVp-p |
| Допуск выходного напряжения (суммарный) | ±5.0% |
| Регулирование по сети | ±1.0% |
| Регулирование по нагрузке | ±2.0% |
| Время запуска, нарастания | 1500 ms, 30 ms / 230 VAC; 1500 ms, 30 ms / 115 VAC (при полной нагрузке) |
| Время удержания (тип.) | 20 ms / 230 VAC; 12 ms / 115 VAC (при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения | 90…264 VAC; 127…370 VDC |
| Диапазон входной частоты | 47…63 Hz |
| КПД (тип.) | 81% |
| Потребляемый ток от сети | 0.3 A / 230 VAC; 0.5 A / 115 VAC |
| Пусковой ток (тип.) | COLD START 50 A (twidth=250 μs, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | 0.25 mA / 240 VAC |
| Макс. число БП на автомате 16 A | 13 шт. (тип B) / 22 шт. (тип C) при 230 VAC |
Защиты
| Перегрузка | Срабатывание выше 105% номинальной выходной мощности; режим защиты: «hiccup», автовосстановление после устранения неисправности |
| Перенапряжение на выходе | 17.5…21 V |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Электрическая прочность изоляции и изоляционные параметры
| Испытательное напряжение (вход-выход) | 3.75 kVAC |
| Сопротивление изоляции (вход-выход) | >100 MΩ / 500 VDC / 25℃ / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура | -30…+70℃ (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -40…+80℃, 10…95% RH |
| Температурный коэффициент | ±0.03%/℃ (0…50℃) |
| Вибрация | 10…500 Hz, 2G, 10 мин/1 цикл, суммарно 60 мин по осям X,Y,Z |
| MTBF | 7265.5K hrs min. (Telcordia SR-332); 1128.9K hrs min. (MIL-HDBK-217F, 25℃) |
Безопасность и ЭМС
| Класс/категория | SELV; LPS; Class II (без FG); Class 2 |
| Степень защиты корпуса | IP42 |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, EAC TP TC 004, IP42, BS EN/EN 62368-1; BIS IS15885 (кроме 15V) |
| ЭМС излучение | Соответствие BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN55035, BS EN/EN61000-4-2,3,4,5,6,8,11; уровень light industry (surge 2 kV); EAC TP TC 020 |
Механические данные и подключение
| Габариты (Д×Ш×В) | 77×40×29 mm |
| Масса | 0.1 kg |
| Длина проводов | 150±10 mm (вход), 150±10 mm (выход) |
| Провода входа | UL1569 18AWG: AC/L (коричневый), AC/N (синий) |
| Провода выхода | UL1569 20AWG: +V (красный), -V (черный) |
| Tcase | Обозначено как максимальная температура корпуса (Max. Case Temperature) |
Упаковка
| Упаковка | 120 pcs / 14 kg / 1.06 CUFT |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются при полосе 20 MHz с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0.1 μF и 47 μF, включенными параллельно.
- Допуск выходного напряжения включает установочный допуск, регулирование по сети и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности; следует проверить статические характеристики. При питании постоянным током L подключать к «плюсу», N — к «минусу».
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от установки, поэтому производитель конечного изделия должен повторно квалифицировать соответствие директиве ЭМС на полной системе.
- Время запуска измеряется при первом холодном старте; циклы включения/выключения могут приводить к увеличению времени запуска.
- Изделие не предназначено для применения в LED-светильниках в ЕС и Китае (для ЕС/Китай рекомендуются серии LPF/NPF/XLG/XLC/XLN).
- Снижение допустимой температуры окружающей среды при эксплуатации на высоте более 2000 м: 3.5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором.
- Изделия, поставляемые из регионов Америки, могут не иметь маркировки ENEC/BIS; требуется уточнение у MEAN WELL.
- По примечаниям к установке и функции влагозащиты IP следует обращаться к руководству пользователя (ссылка указана в документе).
