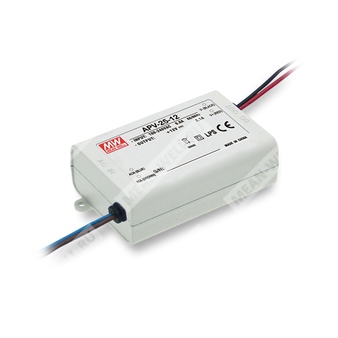

APV-25-12 - импульсный AC/DC источник питания постоянного напряжения 12 В для питания электронной аппаратуры и нагрузок общего назначения.
Расшифровка партномера
- APV — серия источников питания постоянного напряжения (Constant Voltage) в пластиковом изолированном корпусе.
- 25 — номинальный класс мощности серии: 25 Вт.
- 12 — номинальное выходное напряжение: 12 В DC.
Назначение и общие сведения
APV-25-12 — одно выходной изолированный импульсный источник питания в пластиковом корпусе, рассчитанный на универсальный сетевой вход 90…264 В AC (или 127…370 В DC).
Охлаждение — свободной конвекцией. Исполнение — IP42. Класс 2. Соответствует LPS.
Выход (DC)
| Номинальное выходное напряжение | 12 В |
| Номинальный ток | 2,1 А |
| Диапазон тока | 0…2,1 А |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска, время нарастания | 1500 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC (при полной нагрузке) |
| Время удержания (тип.) | 20 мс / 230 В AC; 12 мс / 115 В AC (при полной нагрузке) |
Вход (AC/DC)
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД (тип.) | 82% |
| Потребляемый ток от сети | 0,4 А / 230 В AC; 0,8 А / 115 В AC |
| Пусковой ток (тип.) | холодный старт 45 А (twidth = 310 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защиты
| Перегрузка |
свыше 105% от номинальной выходной мощности; тип защиты: режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,8…16,2 В; тип защиты: отключение выходного напряжения, восстановление после переподключения питания |
| Короткое замыкание |
заявлено в перечне защит (короткое замыкание / перегрузка / перенапряжение) |
Изоляция, электрическая прочность
| Испытательное напряжение (вход–выход) | 3 кВ AC |
| Сопротивление изоляции (вход–выход) | > 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура | -30…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл; суммарно 60 мин по осям X, Y, Z |
| MTBF | 5489,6 тыс. ч (мин.) Telcordia SR-332; 600,0 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
ЭМС и соответствие стандартам
| ЭМС: помехоэмиссия | соответствие BS EN/EN55032; BS EN/EN61000-3-2 класс A; BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС: помехоустойчивость | соответствие BS EN/EN55035; BS EN/EN61000-4-2,3,4,5,6,8,11; уровень для легкой промышленности (surge 2 кВ); EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA-C22.2 No. 250.0-13; BIS IS15885; EAC TP TC 004; BS EN/EN 62368-1 |
Конструктивные и монтажные данные
| Степень защиты оболочки | IP42 |
| Габаритные размеры (Д×Ш×В) | 84 × 57 × 29,5 мм |
| Обозначение корпуса | Case No. PCD16A |
| Допуск на размеры | ±1 мм |
| Частота преобразования | fosc: 60 кГц |
| Проводники (по механическому чертежу) | UL1569 18AWG |
| Цветовая маркировка проводов входа | AC/L — коричневый; AC/N — синий |
| Цветовая маркировка проводов выхода | V+ — красный; V- — черный |
| Длина проводов (по чертежу) | 150 ± 10 мм (вход); 150 ± 10 мм (выход) |
| Tcase | максимальная температура корпуса (контрольная точка на чертеже) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12" витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск: включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Источник питания рассматривается как компонент конечного изделия; окончательное соответствие по ЭМС должно подтверждаться на уровне конечной установки.
- Длительность времени запуска измеряется при первом включении «холодный старт». Циклы включения/выключения могут приводить к увеличению времени запуска.
- Снижение допустимой температуры окружающей среды: 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
- Перед применением следует учитывать указания руководства пользователя по установке и по функции водозащиты IP.
- Изделие не предназначено для применения в светильниках для LED-освещения в ЕС и Китае (для этих рынков рекомендованы серии LPF/NPF/XLG/XLC/XLN).
