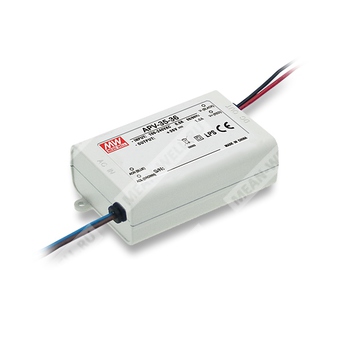

APV-35-24 - изолированный сетевой AC/DC источник питания постоянного напряжения 24 В для питания электронной нагрузки.
Расшифровка партномера
- APV — серия компактных герметизированных (пластиковый корпус) AC/DC источников питания постоянного напряжения.
- 35 — серия по выходной мощности: 35 W class (для данного варианта номинальная мощность 36 W).
- 24 — номинальное выходное напряжение 24 В DC.
Назначение и общие свойства
- Режим работы: источник постоянного напряжения (Constant Voltage).
- Вход: универсальный AC (полный диапазон).
- Охлаждение: естественная конвекция (свободная циркуляция воздуха).
- Конструктив: полностью изолированный пластиковый корпус.
- Степень защиты корпуса: IP42.
- Класс: Class 2 power unit.
- Частота преобразования (fosc): 60 кГц.
Выход (DC)
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 1,5 А |
| Диапазон выходного тока | 0…1,5 А |
| Номинальная выходная мощность | 36 Вт |
| Пульсации и шум (макс.) | 180 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска/нарастания | 1500 мс, 40 мс (при полной нагрузке) |
| Время удержания (тип.) | 20 мс / 230 В AC; 12 мс / 115 В AC (при полной нагрузке) |
Вход (AC/DC)
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД (тип.) | 84% |
| Потребляемый ток от сети | 0,5 А / 230 В AC; 0,75 А / 115 В AC |
| Пусковой ток (тип.) | 45 А (холодный старт, twidth=440 мкс, измерено на 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Макс. количество БП на автомате 16 А | 6 шт. (тип B) / 10 шт. (тип C) при 230 В AC |
Защиты
| Перегрузка | 110…160% от номинальной выходной мощности; режим защиты: hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение на выходе | 27…32,4 В; тип защиты: отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение (вход–выход) | 3 кВ AC |
| Сопротивление изоляции (вход–выход) | >100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы безопасности
| Стандарты безопасности | UL8750; CSA-C22.2 No. 250.0-13; BIS IS15885; EAC TP TC 004; BS EN/EN 62368-1; IP42 |
| ЭМС (излучение) | Соответствие BS EN/EN55032; BS EN/EN61000-3-2 Class A; BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN55035; BS EN/EN61000-4-2,3,4,5,6,8,11; уровень light industry (импульсный перенапряжение 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -30…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| MTBF | 5489,6 тыс. ч (мин., Telcordia SR-332); 600,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) | 84×57×29,5 мм |
| Масса | 0,18 кг |
| Корпус | Case No. PCD16A |
| Подключение входа | AC/L (коричневый), AC/N (синий), провод UL1569 18AWG, длина 150±10 мм |
| Подключение выхода | V+ (красный), V- (черный), провод UL1569 18AWG, длина 150±10 мм |
| Монтажные отверстия | 2×⌀3,6 мм; 2×⌀8,9 мм |
| Допуск размеров | ±1 мм |
| Tcase | Максимальная температура корпуса (контрольная точка T case указана на чертеже) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, на конце которой установлены параллельно 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Источник питания рассматривается как компонент конечного изделия; итоговую проверку соответствия по ЭМС необходимо выполнять на конечной установке.
- Время запуска измеряется при первом холодном включении; циклы включения/выключения могут увеличивать время запуска.
- Для высоты эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для моделей без вентилятора и на 5°C/1000 м для моделей с вентилятором.
- Изделия, поставляемые из регионов Америки, могут не иметь маркировок ENEC/BIS/CCC; требуется уточнение по поставке.
- Перед применением учитывать указания руководства пользователя по монтажу и требованиям к водозащите IP.
- Изделие не предназначено для применения в составе LED светильников (luminaire) на рынках ЕС и Китая.
