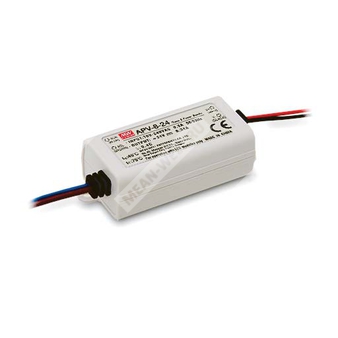

APV-8-24 - AC/DC импульсный источник питания постоянного напряжения 24 В для маломощных LED нагрузок.
Расшифровка партномера
APV — серия источников питания
8 — номинальная выходная мощность серии (8 W)
24 — номинальное выходное напряжение (24 V DC)
Назначение и общая информация
APV-8-24 — одноканальный AC/DC источник питания с режимом стабилизации выходного напряжения. Рассчитан на универсальный диапазон входного напряжения 90–264 В AC и применение в LED-устройствах и связанных с ними приборах (например, декоративная LED-подсветка, рекламные устройства; см. примечания по ограничениям применения).
Ключевые конструктивные и эксплуатационные особенности
- Стабилизация по напряжению (постоянное напряжение)
- Универсальный вход AC / полный диапазон
- Класс II, без подключения защитного заземления (без FG)
- Полностью изолированный пластиковый корпус
- Степень защиты корпуса: IP42
- Охлаждение: свободная конвекция (естественное воздушное)
- Защиты: короткое замыкание / перегрузка / перенапряжение
- Потребление без нагрузки: < 0,5 W
Выходные параметры
| Номинальное напряжение | 24 V DC |
| Номинальный ток | 0,34 A |
| Диапазон тока | 0 ~ 0,34 A |
| Номинальная мощность | 8,16 W |
| Пульсации и шум (макс.) | 300 mVp-p |
| Допуск выходного напряжения | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Входные параметры
| Диапазон входного напряжения | 90 ~ 264 VAC; 127 ~ 370 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| КПД (тип.) | 81% |
| Ток потребления от сети | 0,15 A при 230 VAC; 0,3 A при 115 VAC |
| Пусковой ток (тип.) | 70 A (холодный старт, twidth=120 мкс, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | 0,25 mA при 240 VAC |
Временные характеристики
| Время запуска и нарастания | 500 ms, 30 ms при 230 VAC; 1500 ms, 30 ms при 115 VAC (при полной нагрузке) |
| Время удержания (тип.) | 20 ms при 230 VAC (при полной нагрузке) |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка | Срабатывание при уровне выше 105% от номинальной выходной мощности; режим «hiccup», автоматическое восстановление |
| Перенапряжение | 27,6 ~ 32,4 V |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном (clamping) |
Электрическая прочность изоляции
| Испытательное напряжение (вход–выход) | 3,75 kVAC |
| Сопротивление изоляции (вход–выход) | > 100 MΩ / 500 VDC / 25°C / 70% RH |
Условия окружающей среды
| Рабочая температура | -30 ~ +70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45°C) |
| Вибрация | 10 ~ 500 Hz, 2G, 10 мин/1 цикл, в течение 60 мин по осям X, Y, Z |
Соответствие стандартам и ЭМС
| Стандарты безопасности | UL8750; CSA C22.2 No.250.0-08; BIS IS15885 (кроме 5 V); BIS IS15885 (R-62002178, только произведено в Индии); EAC TP TC 004; BS EN/EN 62368-1 |
| ЭМС (излучение) | Соответствие BS EN/EN55032; BS EN/EN61000-3-2; BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN55035; BS EN/EN61000-4-2,3,4,5,6,8,11; уровень для легкой промышленности (импульсное перенапряжение 2 kV); EAC TP TC 020 |
Механические и монтажные данные
| Габаритные размеры (Д×Ш×В) | 60 × 30 × 23,5 mm |
| Масса | 0,05 kg |
Подключение (цветовая маркировка проводов)
| Вход AC L | Коричневый |
| Вход AC N | Синий |
| Выход +V | Красный |
| Выход -V | Черный |
Надежность
| MTBF | 9638,4 тыс. часов (мин.), Telcordia SR-332 (Bellcore); 1631,5 тыс. часов (мин.), MIL-HDBK-217F (25°C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 MHz с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск: включает установочную точность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение мощности; следует учитывать статические характеристики.
- Источник питания рассматривается как компонент конечного оборудования; ЭМС зависит от монтажа, и производитель конечного изделия должен повторно квалифицировать соответствие Директиве ЭМС на уровне полной установки.
- При питании постоянным напряжением: коричневый входной провод подключать к «плюсу», синий — к «минусу».
- Изделие не предназначено для применения в LED-светильниках в ЕС и Китае; для ЕС и Китая рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- Для высоты эксплуатации более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для моделей без вентилятора и на 5°C/1000 м для моделей с вентилятором.
- Изделия, поставляемые из регионов Америки, могут не иметь логотипов ENEC/BIS.
- По прикладным указаниям и условиям обеспечения влагозащиты IP следует обращаться к руководству пользователя перед применением.
