AS-120P-15
снят с производства

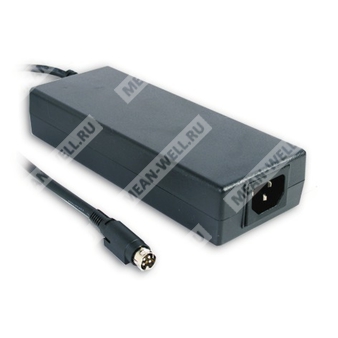

AS-120P-15 - AC/DC источник питания открытого типа для промышленной аппаратуры, 15 В, 100 Вт.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|---|
| AS | Серия источников питания Mean Well AS |
| 120P | Исполнение серии с номинальной мощностью до 120 Вт и встроенным активным корректором коэффициента мощности |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и особенности
AS-120P-15 — импульсный AC/DC источник питания с одним выходом, предназначенный для питания промышленной и электронной аппаратуры от сети переменного тока. Модуль выполнен в полностью закрытом пластиковом корпусе, оснащён встроенным активным PFC и поддерживает широкий диапазон входного напряжения. Применяется в составе систем, где требуется стабилизированное напряжение 15 В при выходной мощности до 100 Вт.
Основные особенности
- Однофазный сетевой вход через разъём IEC320-C14.
- Встроенный активный корректор коэффициента мощности, PF более 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высокая удельная мощность: 5 Вт/дюйм³.
- Полностью закрытый пластиковый корпус.
- Потребление на холостом ходу менее 0,5 Вт.
- Соответствие требованиям EISA 2007.
- Технология ZCS/ZVS для снижения рассеиваемой мощности.
- Выходной кабель и штекер стандартного исполнения.
Характеристики
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 15 В |
| Номинальный ток | 6,7 А |
| Диапазон тока | 0–6,7 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Установка, время нарастания | 4500 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC и полной нагрузке; 16 мс при 115 В AC |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 87,5% |
| Входной ток, тип. | 1,4 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, тип. | 120 А при 230 В AC |
| Ток утечки, макс. | <1 мА при 240 В AC |
| Коэффициент мощности, тип. | PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC на полной нагрузке |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 14–16,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | 90 ±10 °C, датчик на радиаторе силового транзистора |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатация и окружающая среда
| Параметр | Значение |
|---|---|
| Рабочая температура | 0 … +50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20 … +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0 … 50 °C) |
| Вибрация | 10–500 Гц, 2G, 3 оси, по 10 мин./цикл, общий цикл 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
|---|---|
| MTBF | 308,9 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Средний срок службы | 6 лет при 12 ч/сутки, 70% нагрузки, 115 В AC |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 4,25 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм при 25 °C и 70% RH |
Конструктивные данные
| Параметр | Значение |
|---|---|
| Габариты | 167 × 67 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 30 шт.; 16,6 кг; 1,1 куб. фута |
| Разъём питания | 2,5 × 5,5 × 11 мм, центральный контакт положительный |
| Стандарт кабеля | 120 см SPT-1, 18 AWG × 4 жилы |
Назначение выводов и исполнения штекера
Стандартный штекер для 12 В и 15 В
| Контакты | Выход |
|---|---|
| 1, 4 | +V |
| 2, 3 | -V |
Исполнение кабеля для 12 В и 15 В
| Параметр | Значение |
|---|---|
| Тип проводника | 18 AWG × 4 жилы |
| Длина | 1200 ±50 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не оговорено иное.
- Выходное напряжение задаётся в точке измерения на разъёме при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется при переходе от низкого к высокому сетевому напряжению на номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
Механические данные
Корпус выполнен в закрытом настольном исполнении. На входе используется сетевой разъём IEC320-C14. Для выхода предусмотрен стандартный цилиндрический штекер 2,5 × 5,5 × 11 мм с центральным плюсом. По конструктиву изделие относится к источникам питания для установки вне корпуса конечного оборудования.
