AS-120P-20 - AC-DC источник питания с одним выходом на 20 В, мощностью 120 Вт, для промышленной электроники.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| AS |
Серия AC-DC источников питания Mean Well для настольного исполнения |
| 120 |
Номинальная мощность 120 Вт |
| P |
Наличие встроенного активного корректора коэффициента мощности |
| 20 |
Номинальное выходное напряжение 20 В |
Назначение и особенности

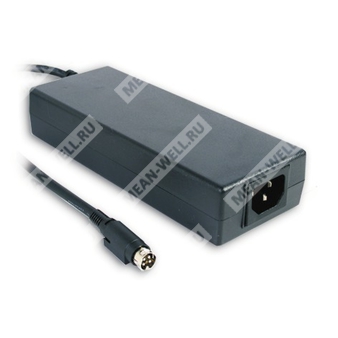

AS-120P-20 представляет собой настольный импульсный AC-DC источник питания с одним выходом, предназначенный для питания промышленной и электронной аппаратуры. Модель выполнена в полностью закрытом пластиковом корпусе, оснащена входом переменного тока через разъем IEC320-C14 и встроенным активным PFC. Источник питания рассчитан на выходную мощность 120 Вт, обеспечивает высокий коэффициент мощности и имеет полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности:
- Вход сети переменного тока через разъем IEC320-C14.
- Встроенная активная коррекция коэффициента мощности.
- Коэффициент мощности: более 0,95 при 230 В AC; 0,98 при 115 В AC.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высокая удельная мощность: 5 Вт/дюйм³.
- Полностью закрытый пластиковый корпус.
- Потребление без нагрузки менее 0,5 Вт.
- Применена технология ZCS/ZVS для снижения рассеиваемой мощности.
- Соответствие требованиям EISA 2007.
- Одно выходное напряжение 20 В.
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 127…370 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Ток потребления |
1,4 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток |
120 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
| Коэффициент мощности |
0,95 при 230 В AC; 0,98 при 115 В AC, при полной нагрузке |
| Потребление без нагрузки |
<0,5 Вт |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
20 В |
| Номинальный ток |
6 А |
| Диапазон тока |
0…6 А |
| Номинальная мощность |
120 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±2,5% |
| Установка, время нарастания |
4500 мс, 80 мс при полной нагрузке |
| Время удержания |
50 мс при 230 В AC, 16 мс при 115 В AC |
| Диапазон регулировки выходного напряжения |
17…21 В |
Защиты
| Вид защиты |
Условия срабатывания и режим работы |
| Перегрузка |
105…135% от номинальной выходной мощности; режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение |
14…16,8 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
90 ±10 °C, контроль по радиатору силового транзистора; отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
4,25 кВ DC между входом и выходом |
| Сопротивление изоляции |
100 МОм между входом и выходом при 25 °C и 70% RH |
| Стандарты безопасности |
UL60950-1 |
ЭМС
| Параметр |
Значение |
| Соответствие по ЭМС |
Источник питания рассматривается как независимый узел; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
0…+50 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-20…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 3 оси, 10 мин/цикл, по 60 мин на ось X, Y, Z |
Надежность, ресурс и габариты
| Параметр |
Значение |
| MTBF |
308,9 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Средняя наработка до отказа |
Средний срок службы: 6 лет при 12 ч/сутки, 70% нагрузки, 115 В AC |
| Габаритные размеры |
167 × 67 × 35 мм (Д × Ш × В) |
| Масса |
0,52 кг |
| Упаковка |
30 шт.; 16,6 кг; 1,1 куб. фута |
Подключение
| Элемент |
Описание |
| Сетевой ввод |
IEC320-C14 |
| Выходной разъем |
Стандартный тип R7B для 12 В и 15 В; стандартный тип P1M для 20 В, 24 В и 48 В |
| Тип штекера |
Для 20 В — P1M, центр «плюс», типовой размер 2,5 × 5,5 × 11 мм |
| Кабель |
Стандартно 120 см SPT-1, 18 AWG × 4 жилы; для 20 В — 120 см, 16 AWG × 2 жилы |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется на клеммах выходного разъема при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
