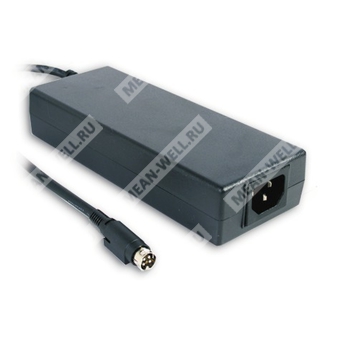

AS-120P-24 - AC/DC источник питания 24 В, 120 Вт для промышленной аппаратуры с активным корректором коэффициента мощности.
Краткое назначение: импульсный настольный источник питания переменного/постоянного тока с одним выходом 24 В для питания электронного и промышленного оборудования.
Расшифровка партномера
| Партномер | Расшифровка |
| AS | Серия настольных AC/DC источников питания |
| 120 | Номинальная мощность 120 Вт |
| P | Один выход |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
- Однофазный вход сети переменного тока.
- Встроенный активный корректор коэффициента мощности, PF > 0,95.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Высокая удельная мощность: 5 Вт/дюйм³.
- Полностью закрытый пластиковый корпус.
- Низкое потребление холостого хода: менее 0,5 Вт.
- Применена технология ZCS/ZVS для снижения рассеиваемой мощности.
- Соответствие требованиям EISA 2007.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0 ~ 5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 4500 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC, 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC |
| Диапазон входного постоянного напряжения | 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 89% |
| Входной ток, тип. | 0,7 А при 230 В AC |
| Пусковой ток, тип. | 120 А при 230 В AC |
| Ток утечки, макс. | <1 мА при 240 В AC |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC и полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27 ~ 33,6 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 90 ±10 °C, определяется на радиаторе силового транзистора |
| Тип защиты от перегрева | Выключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 3 оси, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение изоляции | I/P-O/P: 4,25 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 25 °C / 70% RH |
Надежность, ресурс и габариты
| Параметр | Значение |
| MTBF | 308,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Средний срок службы | 6 лет (12 часов/день, 70% нагрузки, 115 В AC) |
| Габариты | 167 × 67 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 30 шт. / 16,6 кг / 1,1 куб. фут |
Подключение
| Параметр | Значение |
| Входной разъём | 3-контактный сетевой вход IEC320-C14 |
| Выходной штекер | Стандартный тип P1M для 20 В, 24 В, 48 В: 2,5 × 5,5 × 11 мм, центр положительный |
| Кабель | Стандартный тип: 120 см, SPT-1, 18 AWG × 4 жилы |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и 25 °C, 70% RH, если не указано иное. |
| 2 | Выходное напряжение постоянного тока устанавливается на контрольной точке и измеряется через штекерный терминал при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
