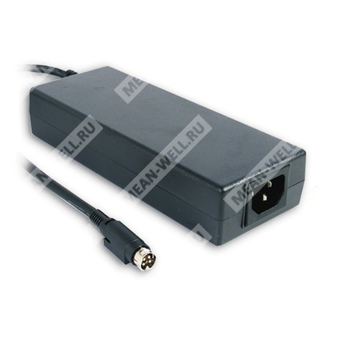

AS-120P-48 - AC/DC источник питания с одним выходом 48 В для промышленного применения.
AS-120P-48 — это настольный импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для питания электронного и промышленного оборудования. Модель относится к серии AS-120P, оснащена активной коррекцией коэффициента мощности, широкодиапазонным входом и полным набором защит по выходу и температуре.
Расшифровка партномера
| Партномер | AS-120P-48 |
| AS | Серия источников питания Mean Well |
| 120 | Номинальная мощность класса 120 Вт |
| P | Настольное исполнение серии |
| 48 | Выходное напряжение 48 В постоянного тока |
Основные особенности
- 3-контактный вход переменного тока IEC320-C14.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высокая удельная мощность: 5 Вт/дюйм³.
- Полностью закрытый пластиковый корпус.
- Одобрения: UL, CUL, CB.
- Потребление без нагрузки менее 0,5 Вт.
- Соответствие требованиям EISA 2007.
- Технология ZCS/ZVS для снижения рассеиваемой мощности.
Выходные параметры
| Параметр | Значение для AS-120P-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0 ~ 2,5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Диапазон подстройки напряжения | 53,3 ~ 67,2 В |
| Время установки, время нарастания | 4500 мс, 80 мс при полной нагрузке |
| Время удержания | 50 мс при 230 В AC и полной нагрузке; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Типовой входной ток | 1,4 А при 115 В AC; 0,7 А при 230 В AC |
| Типовой коэффициент мощности | PF ≥ 0,95 при 230 В AC; PF ≥ 0,98 при 115 В AC при полной нагрузке |
| Типовой пусковой ток | 120 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 53,3 ~ 67,2 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | 90 ±10 °C, датчик на радиаторе силового транзистора (RTH2) |
| Тип защиты по перегреву | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 3 оси, по 10 мин./цикл, в течение 60 мин. по каждой оси X, Y, Z |
Надёжность, ресурс и габариты
| Параметр | Значение |
| MTBF | 308,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | Средняя ожидаемая наработка 6 лет (12 часов/день, 70% нагрузки, 115 В AC) |
| Габариты | 167 × 67 × 35 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 30 шт.; 16,6 кг; 1,1 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 4,25 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 25 °C / 70% RH |
Подключение
| Параметр | Значение |
| Входной разъём | IEC320-C14 |
| Выходной штекер | Стандартный тип P1M: 2,5 × 5,5 × 11 мм, центральный контакт положительный |
| Кабель | Стандартный тип 120 см, SPT-1, 18 AWG × 4 жилы |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и влажности 25 °C / 70% RH, если не оговорено иное. |
| 2 | Выходное напряжение постоянного тока устанавливается и измеряется на выходном штекере при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепью 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает разброс при настройке, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от минимального входного напряжения к максимальному при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Источники питания рассматриваются как независимые узлы, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
