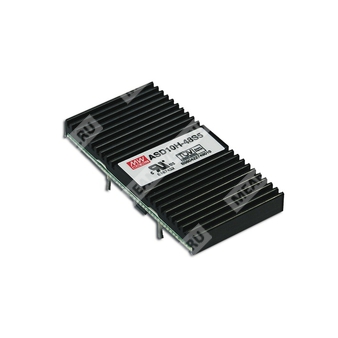

ASD10H-12D12
снят с производства
ASD10H-12D12 - двухвыходной DC-DC преобразователь 10 Вт с широким диапазоном входного напряжения и гальванической развязкой.
Назначение и краткое описание
ASD10H-12D12 — это регулируемый двухполярный DC-DC преобразователь серии ASD10H-D мощностью 10 Вт с номинальным входом 12 В DC, выходами +12 В и −12 В, встроенным фильтром ЭМС, защитой от короткого замыкания, перегрузки и перенапряжения, а также с удалённым управлением включением/выключением.
Расшифровка партномера
| Позиция | Расшифровка |
| ASD | Серия DC-DC преобразователей Mean Well |
| 10H | Мощность 10 Вт, исполнение серии H |
| 12 | Номинальное входное напряжение 12 В DC |
| D12 | Двухвыходное исполнение с выходным напряжением ±12 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Регулируемый двухвыходной DC-DC преобразователь.
- Встроенная развязка вход/выход для двухполярного исполнения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенный EMI-фильтр.
- Охлаждение естественной конвекцией воздуха.
- Удалённое управление ON/OFF.
- Испытание на прогон при 100% полной нагрузке.
- Фиксированная частота переключения 400–450 кГц.
- Высокая надёжность, 2-кратная выборка по ресурсу указана в виде MTBF.
Параметры выходных цепей
| Параметр | Значение |
| Номинальные выходные напряжения | +12 В, −12 В |
| Номинальный ток по каждому выходу | 0,42 А |
| Диапазон регулирования тока | 0,02–0,42 А |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 75 мВ пик-пик при нагрузке 10–100% |
| Допуск выходного напряжения | ±2,0% максимум |
| Нестабильность по линии | ±1,0% при нагрузке 10–100% |
| Нестабильность по нагрузке | ±1,0% при нагрузке 10–100% |
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,2–36 В DC |
| Допустимый импульс входного напряжения | 50 В в течение 10 мс |
| Входной ток | 1,4 А при 12 В DC |
| Потребление тока в режиме отключения | 15 мА |
| КПД типовой | 74% |
Параметры защиты
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Защита срабатывает на уровне 5,75–7,5 В, −5,75–−7,5 В, 13,8–18 В, −13,8–−18 В, 17,3–22,5 В, −17,3–−22,5 В в зависимости от исполнения |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности |
Функциональные параметры
| Параметр | Значение |
| Управление включением/выключением | Логическая 1: разомкнуто; логический 0: замыкание на GND |
| Совместимость управляющего сигнала | CMOS или открытый коллектор TTL |
| Напряжение включения | Не менее +5,5 В DC или разомкнутая цепь |
| Напряжение выключения | Не более +2,5 В DC или короткое замыкание на Pin 2 |
Изоляция и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 0,5 кВ DC для серии ASD10H-12D |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС-эмиссия | Соответствие FCC Part 15J |
| Встроенная фильтрация | EMI-фильтр |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −25…+71 °C |
| Рабочая влажность | 0–95% RH максимум, температура корпуса радиатора 110 °C |
| Температура хранения | −40…+125 °C |
| Влажность хранения | 0–95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
Надёжность
| Параметр | Значение |
| MTBF | 274,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 9,52 мм |
| Габаритные размеры в дюймах | 2" × 1" × 0,375" (Д × Ш × В) |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,97 куб. фут. |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | COMMON |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 12/48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ, включёнными параллельно. |
| 3 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 4 | Короткое замыкание допускается не более 30 секунд. |
