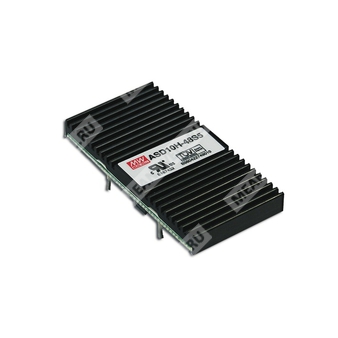

ASD10H-12D5 — изолированный DC-DC преобразователь 10 Вт с двумя выходными напряжениями 5 В и -5 В.
Краткое назначение: модульный преобразователь постоянного тока с регулируемыми двумя выходами, предназначенный для питания электронных узлов с гальванической развязкой и широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ASD10H | Серия ASD10H, мощность 10 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| D | Два выхода с симметричной полярностью |
| 5 | Выходное напряжение: +5 В и -5 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Два выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка входа и выхода.
- Встроенный EMI-фильтр.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенное дистанционное управление включением и выключением.
- 100% испытание под полной нагрузкой.
- Фиксированная частота переключения 400…450 кГц.
- Повышенная надежность.
Варианты исполнения серии
| Модель |
Входное напряжение |
Выходные напряжения |
Номинальный ток |
Номинальная мощность |
| ASD10H-12D5 |
12 В постоянного тока |
+5 В / -5 В |
1 А / 1 А |
10 Вт |
Выход
| Выходные напряжения | 5 В, -5 В |
| Номинальный ток | 1 А, 1 А |
| Диапазон тока | 0,05…1 А; 0,05…1 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум | 75 мВ пик-пик при нагрузке 10%…100% |
| Погрешность выходного напряжения | ±2,0% максимум |
| Регулирование по линии | ±1,0% при нагрузке 10%…100% |
| Регулирование по нагрузке | ±1,0% при нагрузке 10%…100% |
| Защита от перегрузки | При превышении 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Клэмп-защита, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Вход
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9,2…36 В постоянного тока |
| Допустимый бросок напряжения | 50 В в течение 10 мс |
| Входной ток | 1,4 А при 12 В постоянного тока |
| Ток отключения | 15 мА |
| КПД типовое значение | 73% |
Изоляция
| Напряжение изоляции вход-выход | 0,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Емкость вход-выход | 1000 пФ |
Функция управления
| Управление включением/выключением | Лог. 1 — разомкнуто; лог. 0 — GND: выключено |
Условия эксплуатации
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 0…95% RH максимум, температура корпуса на теплоотводе 110 °C |
| Температура хранения | -40…+125 °C |
| Влажность хранения | 0…95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
Стандарты безопасности и ЭМС
| Стандарты безопасности | UL60950, TUV EN60950 |
| Эмиссия ЭМС | Соответствие FCC Part 15 J |
Надежность
| MTBF | 274,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Размеры | 50,8 × 25,4 × 9,52 мм |
| Размеры в дюймах | 2" × 1" × 0,375" |
| Масса | 0,02 кг |
Упаковка
| Количество в упаковке | 300 шт. |
| Масса упаковки | 7 кг |
| Объем упаковки | 0,97 куб. фута |
Назначение выводов
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | COMMON |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
| 1 | Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 12,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12", оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальный допуск установки, регулирование по линии и регулирование по нагрузке. |
| 4 | Короткое замыкание допускается не более 30 секунд. |
